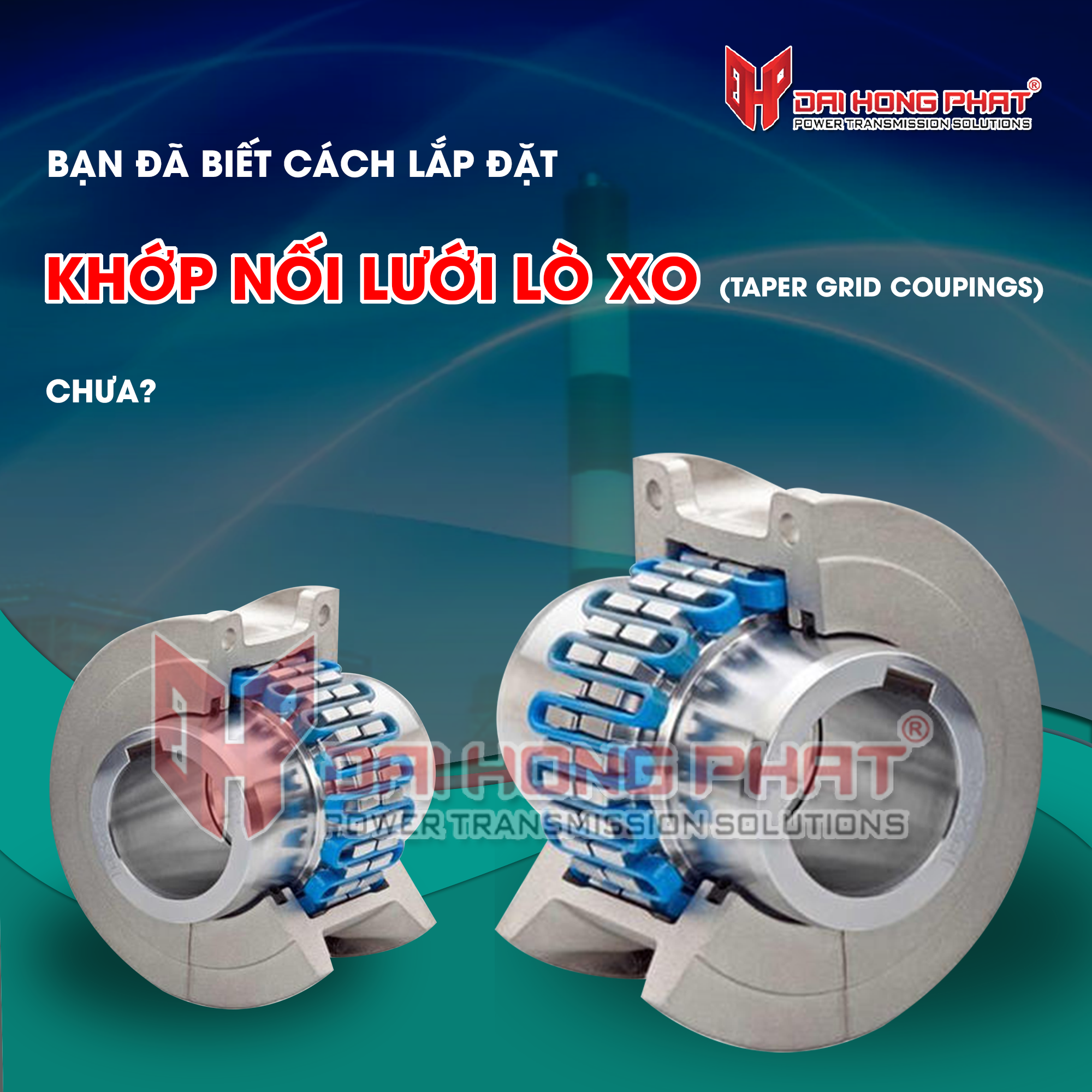

1. Tìm hiểu về khớp nối lưới lò xo:

Khớp nối lưới lò xo (Taper Grid Couplings) là khớp nối dùng để truyền mô-men quay và chuyển động quay giữa các trục trong cụm truyền lực cơ khí. Thiết kế của khớp nối này cho phép phù hợp với những thay đổi nhỏ về sự liên kết xảy ra giữa các trục được kết nối và đồng thời hấp thụ tải trọng xung kích.

2. Tính năng của khớp nối lưới lò xo:

So với các loại khớp nối cơ khí hiện nay, dòng khớp nối lưới lò xo này cho phép vận hành êm ái, giảm xóc nhờ sự co giãn của các lò xo giữa các rãnh song song đã được bôi trơn.
Khớp nối này được sản xuất đặc biệt, bố trí khoa học về góc lệch, các kích thước về lò xo, rãnh nhằm mục đích hạn chế tối đa sự tiêu hao mô-men trong quá trình chuyển động quay, hạn chế va đập khi xoay lắc.
Ngoài ra, khớp nối lưới lò xo có độ an toàn, tin cậy cao, có thể tự phá vỡ lò xo, ngăn chặn các hư hỏng phát sinh, không hề phát ra tiếng ồn khó chịu và có độ bền, tuổi thọ đáng kể.
Nhờ vậy, khớp nối là giải pháp tối ưu để truyền động với các trục không thẳng hàng, ngăn sự quá tải của các bộ phận máy móc, thiết bị và đem lại sự êm ái, trơn tru trong quá trình đảo vòng quay, khởi động lại máy.

3. Cách lắp đặt khớp nối lưới lò xo:

- Trước khi bắt đầu quá trình lắp đặt khớp nối lưới lò xo, phải đảm bảo từng bộ phận của thiết bị ở trong tình trạng an toàn và không bị mất năng lượng, để ngăn ngừa bất kỳ tai nạn nào. Bởi vì khởi động sai sẽ gây  ra các nguyên nhân có thể nguy hiểm cho người làm việc trên thiết bị.
- Hãy kiểm tra từng bộ phận để đảm bảo rằng không có khuyết tật, vết nứt hoặc hư hỏng có thể nhìn thấy được do vận chuyển hoặc trong quá trình sản xuất. Bạn nên kiểm tra kích thước và dung sai của lỗ khoan trước khi bắt đầu cài đặt. Đảm bảo rằng khóa thích hợp đã sẵn sàng để sử dụng khi thực hiện cài đặt này.
- Sau đó, kiểm tra trục và phải được làm sạch rãnh then hoặc trục gia công. Hãy sử dụng một chiếc giũa răng mịn để làm sạch các rãnh từ mép rãnh then hoặc các rãnh lớn trong trục. Hoặc giấy nhám cỡ 0 (100 số) có thể được sử dụng để làm sạch các trục gỉ hoặc bất kỳ sự ăn mòn nào.
- Cuối cùng, dùng khăn có dung môi tẩy rửa để lau trục và lỗ khoan khớp nối. Chúng ta cần đảm bảo rằng bề mặt của trục và rãnh then sạch và không có bụi bẩn. Các phụ kiện trung tâm, lưới, khớp nối và nắp cũng phải được làm sạch để loại bỏ các lớp phủ được sử dụng để bảo vệ khỏi bị ăn mòn và vận chuyển.
- Trước khi lắp đặt trung tâm, hãy bôi trơn cả hai bề mặt trục, các con dấu khớp nối và đặt một con dấu lên Mỗi trục, các con dấu có thể được kéo căng trên các răng lưới nhưng dễ dàng hơn để đặt.
- Đặt chìa khóa vào rãnh then trên cả hai trục. Chìa khóa phải vừa khít với rãnh then mà không bị dịch chuyển từ bên này sang bên kia, đầu của chìa khóa phải thẳng hàng với đầu trục rồi mới lắp đặt trục.
- Xin lưu ý rằng các kích thước trung tâm khớp nối lưới lò xo, 10, 20, đến 1090 được sản xuất với hai vít định vị trên mỗi trung tâm. khe hở hoặc trượt vừa vặn Trung tâm có thể trượt lên các trục mà không gặp khó khăn gì.
- Vòng là một thành phần chính trong Khớp nối lưới lò xo, đặt cả hai vòng trên mỗi trục. Sau đó, lắp một lò xo lưới được làm bằng thép để kết nối cả hai trục và đặt lò xo vào các rãnh nằm ở đầu của cả hai Hub. Mô-men xoắn được truyền giữa hai trục thông qua lò xo lưới này.
- Cẩn thận quấn lò xo lưới xung quanh các trục, xếp các lưới bằng các răng trục rỗng. Lò xo lưới sẽ cần được kéo căng một chút và đẩy vào các khe, sử dụng tuốc nơ vít lưỡi phẳng, hoàn thiện bằng búa mặt mềm. Búa có mặt thép thông thường sẽ làm hỏng lò xo lưới và có thể là các răng trên trục xoay, và không được sử dụng khi lò xo lưới đã được đặt hoàn toàn. Lấy một con dao gạt, tốt nhất là loại có lưỡi mềm và bôi dầu mỡ còn sót lại xung quanh bên ngoài lò xo lưới.
- Đặt một trong các nắp dưới cụm lưới và xếp các rãnh bằng các con dấu đặt hai miếng vật liệu của miếng đệm vào vị trí trên hai mặt của nắp. Sau đó, lấy nửa tấm bìa thứ hai và đảm bảo rằng các dấu khớp trên phần cuối của tấm bìa thẳng hàng với cùng một đầu của khớp nối. Điều này đảm bảo các hốc trong nắp, nơi các đai ốc nhanh hơn sẽ nằm cách nhau 180 độ, sau đó xếp các con dấu và ép nắp lại với nhau. Chèn ốc vít với các đai ốc vừa khít với các lỗ, siết chặt từng bu lông cho đến khi tất cả được lắp ráp. Sau đó, chúng tôi siết chặt từng Chốt vào cờ lê mô-men xoắn được chỉ định theo hướng dẫn lắp đặt.
- Trong quá trình lắp đặt các trung tâm khớp nối lưới lò xo với lỗ khoan phù hợp với khe hở và hai vít định vị. Vặn chặt các vít định vị trong cả hai trục rỗng đến mô-men xoắn được nhà sản xuất quy định trong hướng dẫn lắp đặt với ​​sự trợ giúp của cờ lê mô-men. Việc sử dụng cờ lê mô-men xoắn là rất quan trọng vì các vít định vị không đủ chặt. Trung tâm sẽ bị mất và trượt trên trục trong quá trình vận hành, hoặc các vít định vị quá chặt có thể làm hỏng chìa khóa, trục hoặc trung tâm.
