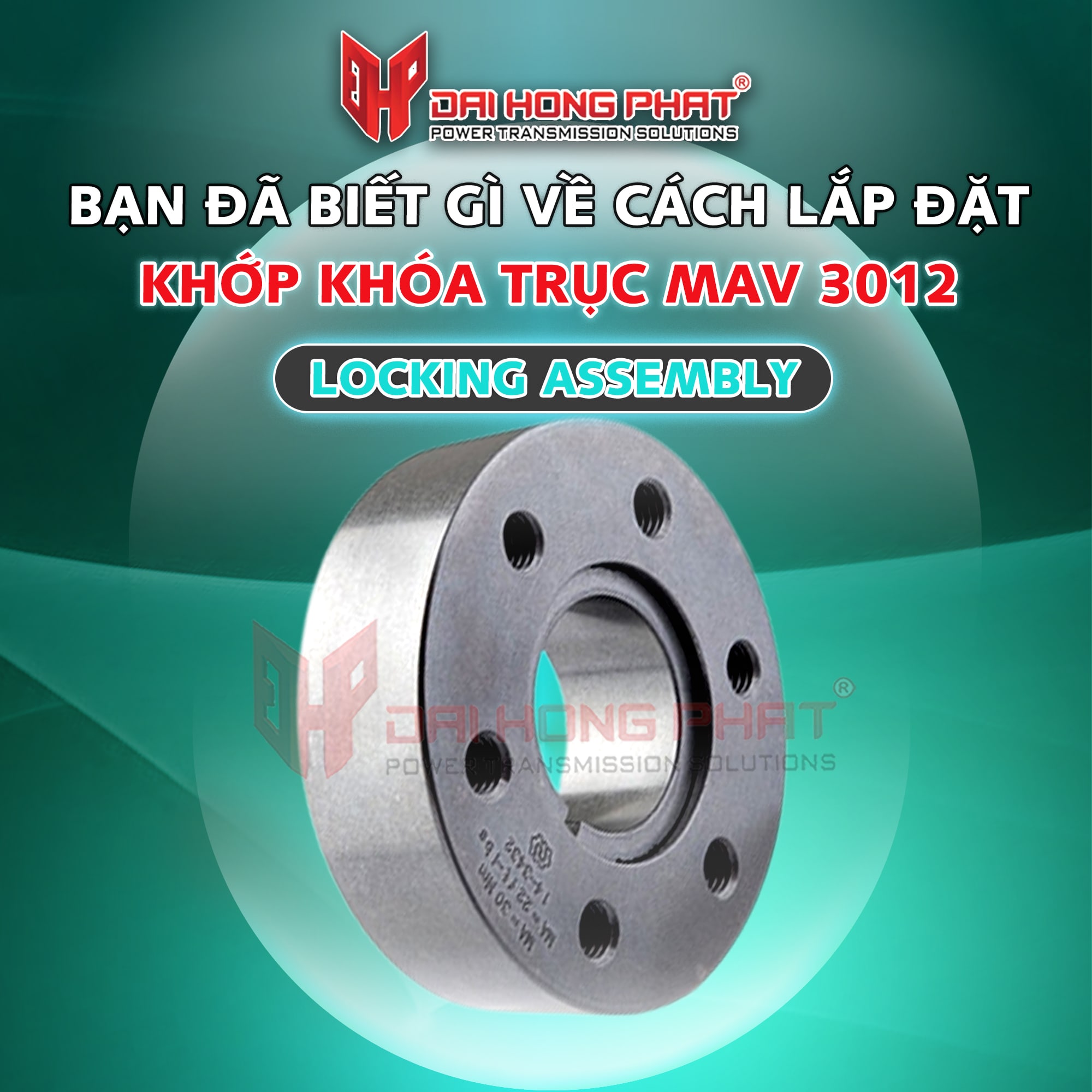

1. Khái niệm về khớp khóa trục MAV 3012:

Khớp khóa trục MAV 3012 là một khớp khóa trục kết nối không cần then cài, chốt khóa giữa trục dẫn và khối hoạt động gắn ngoài như: bánh răng, ròng rọc, trục cam, đòn bẩy, khối quay rotor, cánh quạt, và những thiết bị khác.

2. Đặc điểm của khớp khóa trục MAV 3012:

- Đường kính bên trong d: 11-90 mm.
- Đường kính ngoài D: 39-197 mm.
- Chiều dài tổng thể L: 10-54 mm.
- Mô-men xoắn T: 20-18.100 Nm.
- Thiết kế 2 phần, 4 mẫu có sẵn
- Không tự khóa
- Hoàn thiện bề mặt trục / trung tâm Ra <3,2 µm
- Dung sai trục: h9
- Khớp khóa trục MAV 3012 là thiết bị khóa tiêu chuẩn có công suất trung bình, thiết bị có khả năng tự định tâm và tự khóa. Có một vị trí trung tâm trục cố định trong quá trình siết chặt, thích hợp để kết nối các hub có thành mỏng, dung sai từ H9 trong trục.
- Khớp khóa trục rất phù hợp để truyền mô-men xoắn, tải lực đẩy, mô-men uốn và tải trọng hướng tâm, riêng biệt hoặc đồng thời.

3. Cách lắp đặt khớp khóa trục MAV 3012:

Công suất mô-men xoắn của khớp khóa trục MAV 3012 dựa trên hệ số ma sát đối với trục vít, côn, vùng tiếp xúc trục và trục được bôi dầu nhẹ. Do đó, điều quan trọng là không sử dụng Molybdenum Disulfide trong tất cả các cài đặt khớp khóa. Dung sai trục, lỗ khoan và độ nhám bề mặt lỗ khoan được đề xuất theo từng sản phẩm.Trục rỗng phải được cung cấp một mặt định tâm để cho phép kết nối đồng tâm tốt, vì khớp khóa không tự định tâm.
* Cách lắp đặt:
- Đảm bảo rằng các vít khóa, vòng đệm, các bề mặt tiếp xúc với hub và trục phải sạch và được bôi dầu nhẹ.
- Sau khi định vị và lắp đặt khóa giữa trục và hub, siết chặt các ốc vít liên tiếp theo chiều ngang bằng tay để thực hiện các hoạt động nhưng vẫn để khớp khóa trục tự do di chuyển.
- Sau khi xác nhận vị trí trục chính xác, liên tục siết chặt các vít bằng tay theo hình chữ thập, cho đến khi được khóa chặt.
- Sử dụng cờ lê mô-men xoắn và đặt nó cao hơn khoảng 5% so với mô-men xoắn được chỉ định. Mô-men xoắn vít theo hình chữ thập, chỉ sử dụng 1/4 vòng trong nhiều lần cho đến khi không thể đạt được 1/4 vòng nữa.
- Áp dụng mô-men xoắn vượt mức cho 1-2 đường truyền đầu. Điều này là cần thiết để bù cho sự giãn ra liên quan đến hệ thống của các vít khóa vì việc siết chặt một vít nhất định sẽ luôn làm giãn các vít liền kề.
- Đặt lại cờ lê mô-men xoắn về mô-men xoắn đã chỉ định và kiểm tra tất cả các vít khóa. Không cần thiết phải kiểm tra lại mô-men sau khi thiết bị đã hoạt động.
* Các lưu ý khi lắp đặt khớp khóa trục MAV 3012:
Để lắp đặt khớp khóa với tính ăn mòn cực mạnh, các khe hở ở vòng trong và vòng ngoài phải được bịt kín bằng hợp chất thích hợp hoặc chất tương đương.
Trước khi bắt đầu quy trình tháo sau đây, hãy kiểm tra để đảm bảo rằng không có tải trọng mô-men xoắn hoặc lực đẩy nào đang tác động lên khớp khóa, trục hoặc bất kỳ bộ phận nào được gắn kết.
Nới lỏng tất cả các vít khóa trong nhiều giai đoạn. Dòng khớp khóa trục MAV 3012 có tính năng côn tự làm giảm, có nghĩa là các vòng đẩy sẽ tự động nhả ra. Nếu lý do nào đó mà vòng đẩy bị kẹt, một cú chạm nhẹ vào 3 đầu cách đều nhau của vít khóa đã nới lỏng sẽ giải phóng kết nối.

Trên đây là một số thông tin và cách lắp đặt khớp khóa trục MAV  3012 để người dùng có thể sử dụng ổn định và đúng cách. Đại Hồng Phát chúng tôi cam kết sản phẩm khớp khóa trục này là sản phẩm chính hãng từ thương hiệu nổi tiếng trên thế giới MAV. Và công ty Đại Hồng Phát luôn giải quyết những thắc mắc cho khách hàng một cách nhanh chóng và trọn vẹn nhất.
