Hiện nay trên thị trường có rất nhiều loại khớp nối: khớp nối linh hoạt, khớp nối Encoder, khớp nối linh hoạt, khớp nối Servo, khớp nối cứng, khớp nối răng, khớp nối cardan, khớp nối bu lông, khớp nối đĩa, khớp nối lưới lò xo, khớp nối bánh xe, khớp nối bảo vệ quá tải, khớp nối xích, khớp nối thủy lực, khớp nối điện gió, khớp nối tang trống …
Để có thể hiểu hơn về từng loại khớp nối, hôm nay chúng ta cùng đi tìm hiểu về đặc điểm và cơ chế hoạt động của các loại khớp nối phổ biến trên thị trường.

1. Khớp nối trục là gì?

Khớp nối trục (Shaft Couplings) là các chi tiết cơ khí dung để kết nối hai trục quay, nhằm mục đích truyền lực/mômen xoắn từ trục này đến trục khác. Ngoài ra khớp nối trục còn có vai trò như một bản lề đóng mở các cơ cấu, ngăn ngừa quá tải, giảm tải trọng động, bù sai lệch giữa các trục, giảm chấn động và rung lắc.

2. Những loại khớp nối trục phổ biến hiện nay:

Khớp nối linh hoạt - Flexible Couplings:

Khớp nối linh hoạt hay còn gọi là khớp nối vấu gồm đĩa bằng thép nằm giữa hai mặt bích giúp truyền động momen lớn hơn. Đồng thời làm bằng vật liệu inox nên nó sẽ cứng và vững hơn, điều này cho phép khớp nối hoạt động linh hoạt hơn. Khớp nối linh hoạt được sử dụng trong máy công cụ, máy chế biến gỗ, ...
Đại Hồng Phát hiện nay cung cấp các loại khớp nối linh hoạt của nhiều hãng nổi tiếng: Khớp nối Ringfeder TNS, Khớp nối Ringfeder ECE, Khớp nối Ringfeder TNB, Khớp nối Ringfeder TNR, Khớp nối Ringfeder TNM Nor-mex, Khớp nối mềm Flender, Khớp nối Flender N-Eupex, Khớp nối JAC, Khớp nối trục đơn Rotex KTR, Khớp nối thắng KTR, khớp nối trục Westcar, Khớp nối trục Cross Morse, …

=> Đại Hồng Phát là đại diện ủy quyền của hãng Ringfeder tại Việt Nam và một số nước Đông Nam Á

2.2. Khớp nối răng - Gear Couplings:

Khi nhắc đến khớp nối trục thì không thể nào không nói đến khớp nối răng, bởi khớp nối răng được ứng dụng vào rất nhiều ngành nghề và lĩnh vực như hộp số, cần trục, nhà máy sản xuất thép, máy khuấy và băng tải, …
Khớp nối răng có cấu tạo vô cùng đơn giản, dễ dàng lắp đặt và tháo gỡ. Khớp nối truyền mômen với tỷ số truyền lớn, được chế tạo với răng hình nón giúp tuổi thọ của sản phẩm răng. Hiện nay, Đại Hồng phát có bán 2 loại khớp nối răng:
+ Khớp nối răng vỏ nhựa: Khớp nối răng ECT 6418, khớp nối răng vỏ nhựa KTR Bowex, khớp nối răng GF, …
+ Khớp nối răng vỏ thép: Khớp nối răng vỏ thép Ringfeder TNZ, khớp nối răng vỏ thép Flender, khớp nối răng vỏ thép JAC, khớp nối răng vỏ thép PT,…

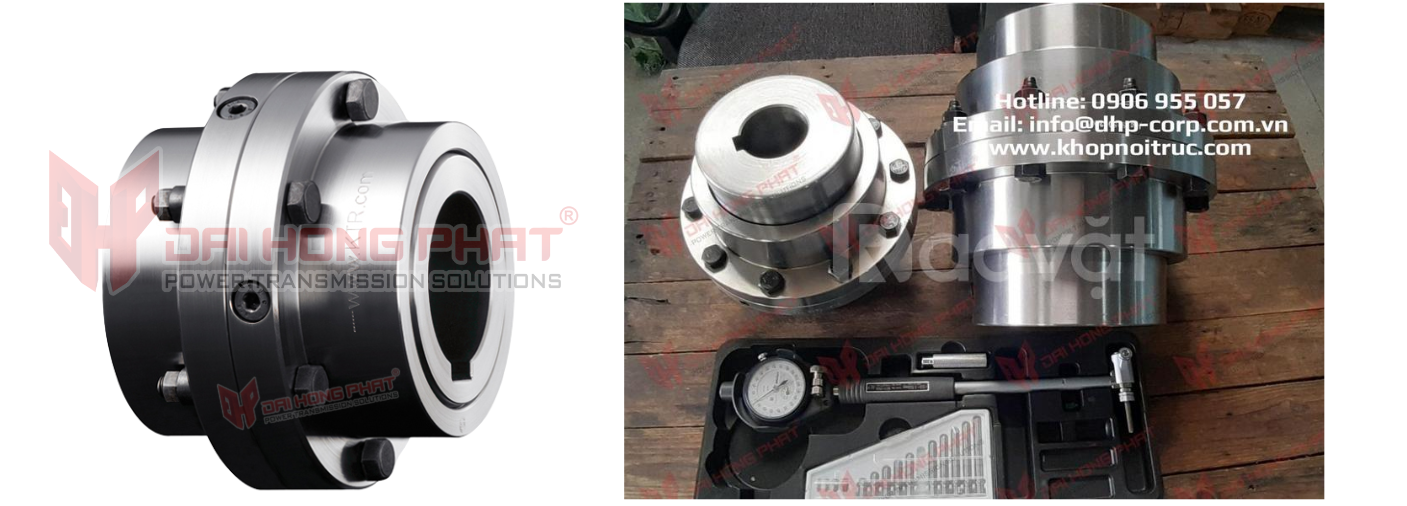

     Khớp nối răng vỏ thép Gearex KTR                                                 Khớp nối răng vỏ thép SSM - JAC

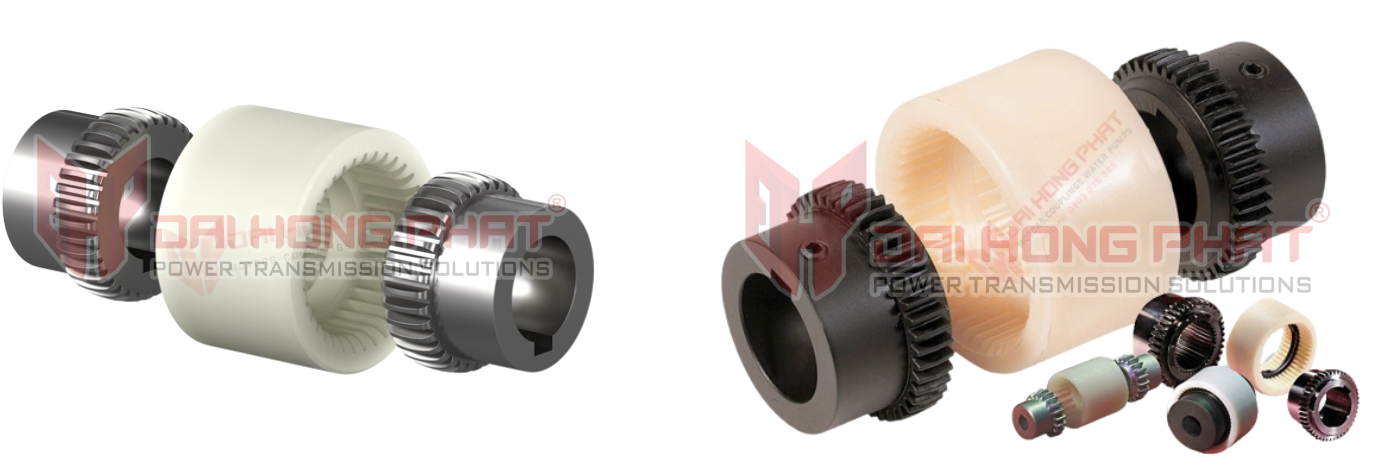

            Khớp nối răng vỏ nhựa ECT 6418                                                Khớp nối răng vỏ nhựa Bowex KTR

Khớp nối đĩa đàn hồi - Discs Couplings:

Một trong những loại khớp nối trục phổ biến hiện nay chính là khớp nối đĩa, khớp nối đĩa (Disc Coupling) sử dụng một hoặc nhiều đĩa bắt vít vào trục, chúng được sử dụng để truyền lực và dựa vào tính linh hoạt của đĩa kim loại mỏng của chúng để truyền mô men xoắn và điều chỉnh lệch góc. Tuy nhiên nó không quá tốt để điều chỉnh độ lệch song song.
Loại khớp nối này có thể có 2 trục hub kết nối với nhau với một đĩa đơn, hoặc có thêm phần nối dài kết hợp với 2 đĩa. Loại một đĩa có thể điều chỉnh độ lệch góc và lệch trục. Để chống lại độ lệch song song cần sử dụng loại 2 đĩa.
Đại Hồng Phát đang cung cấp dòng khớp nối đĩa của 3 hãng sau: Khớp nối đĩa Westcar, khớp nối đĩa đàn hồi Flender, Khớp nối đĩa thép đàn hồi TND Ringfeder, Khớp nối đĩa KTR, …

Khớp nối đĩa KTR Radex N

Khớp nối đĩa Ringfeder TND HSH

Khớp nối Encoder - Encoder Couplings:

Hiện nay khớp nối trục Encoder luôn được dùng phổ biến, là thiết biết được ứng dụng trong nhiều ngành công nghiệp tự động. Nó còn là một bột phận quan trọng trong sơ đồ cấu tạo của máy CNC, máy cắt, máy vẽ, công nghệ y tế, máy bơm công nghệ băng tải bà điều khiểu ...
Đây là loại khớp nối có độ chính xác cao, kích thước nhỏ gọn không bị xoắn, không phản ứng ngược. Có ống lò xo làm bằng thép không gỉ với nhiệt độ môi trường từ - 30^oC đến +100^oC, dễ dàng lắp ráp và có kiểu kết nối rảnh then.
Các loại khớp nối encoder hiện được cung cấp bởi Đại Hồng Phát: Khớp nối encoder Flender, khớp nối encoder Huco, khớp nối encoder Ringfeder, khớp nối encoder KBK

Hình ảnh thực tế khớp nối Encoder tại kho Đại Hồng Phát

Khớp nối động cơ Servo - Servo Couplings:

Là giải pháp tối ưu cho tất cả các nhiệm vụ truyền động đòi hỏi độ chính xác định vị đặc biệt cũng như giảm chấn động và rung lắc hiệu quả. Khớp nối động cơ servo bù đắp hiệu quả cho các sai lệch trục xuyên tâm, trục và góc, có thể cắm được theo trục, chống thủng và cách điện. Nó được sử dụng phổ biến cho encoder, motor Servo, trong các truyền động chính xác, máy mài và máy phay, máy đóng gói, thiết bị chế biến gỗ, thiết bị băng tả, ...

Khớp nối lò xo lưới - Grid Couplings:

Khớp nối lò xo hay còn gọi là khớp nối lưới, đây là loại khớp nối được hoạt động nhờ tấm lưới thép chèn vào 2 bên mặt bích và được sử dụng cho ứng dụng tải trung bình.
Khớp nối lò xo được ứng dụng cho hộp số, bươm, máy nghiền, quạt, bang tải, cẩu trục và nhiều loại thiết bị, máy móc khác, …
Khớp nối lưới lò xo Westcar và khớp nối lưới PT hiện đang được cung cấp tại Đại Hồng Phát.

=> Đại Hồng Phát là đại diện ủy quyền hãng PTI Coupling tại Việt Nam

Khớp nối xích - Chain Couplings:

Khớp nối xích hay còn gọi là chain couplings là một trong những loại khớp nối trục phổ biến được sử dụng nhiều trong các ngành công nghiệp tải nhẹ như công nghiệp thực phẩm và băng tải. Về cấu tạo, khớp nối bao gồm 2 bộ nhông đĩa xích và một sợi xích kép có thể tháo và nối bằng xích, có khả năng chịu lực cao.
Đây là loại khớp nối có độ bền cao, tuổi thọ vượt trội, dễ dàng lắp đặt và tháo gỡ, …

Khớp nối xích PTI Coupling tại kho Đại Hồng Phát

=> Đại Hồng Phát là đại diện ủy quyền hãng PTI Coupling tại Việt Nam

Khớp nối cứng - Rigid Couplings:

Khớp nối cứng là loại khớp nối trục phổ biến nhất hiện nay, dùng để liên kết cố định hai chi tiết lại với nhau và đảm bảo không có sai lệch vị trí tương quan. Khớp nối có khả năng truyền momen uốn, momen xoắn và lực dọc trục. Khớp nối cứng được chia làm 2 loại: khớp nối bích và khớp nối ống.
Khớp nối cứng có ứng dụng khá là đa dạng, vì đây là loại khớp nối được ưa chuộng và phổ biến nên được sử dụng rất nhiều. Được ứng dụng cho puli, bánh răng, đĩa xích, bang tải, hộp số, lắp cánh quạt, …

Hình ảnh thực tế khớp nối cứng tại kho Đại Hồng Phát

3. Những lợi ích khi mua sản phẩm tại Đại Hồng Phát:

– Quý khách được mua sản phẩm chính hãng 100% do Đại Hồng Phát nhập khẩu trực tiếp từ hãng.
– Quý khách hàng có thể an tâm vì công ty sẽ bảo vệ rủi ro cho bạn, chống lại hàng giả cho quý khách hàng.
– Có đầy đủ chứng từ CO/CQ về sản phẩm do công ty Đại Hồng Phát cung cấp.
– Hàng luôn có sẵn trong kho của công ty giúp giao hàng nhanh chóng cho quý khách hàng.
– Công ty sẽ cung cấp cho quý khách bản vẽ kỹ thuật sản phẩm (khi quý khách có yêu cầu).
– Chúng tôi luôn có sẵn đội ngũ chuyên viên kỹ thuật có nghiệp vụ cao.
– Công ty luôn sẵn sàng tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách hàng.
– Công ty Đại Hồng Phát cung cấp Catalogue chính hãng của sản phẩm.
– Đại Hồng Phát miễn phí chuyển đổi thông số kỹ thuật, kích thước của sản phẩm theo yêu cầu của quý khách.
– Công ty có dịch vụ giao hàng toàn quốc 24/7, giúp quý khách yên tâm giảm thiểu thời gian ngừng máy khi máy móc của quý khách đang hoạt động.
– Công ty Đại Hồng Phát luôn có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của quý khách hàng.
