Đặc điểm và cách dùng khớp nối trục motor

Hiện nay, khớp nối trục motor được dùng phổ biến trong ngành cơ khí. Để lựa chọn được khớp nối đảm bảo an toàn và bền cho motor của nhà máy, phải hiểu rõ khớp nối nào phù hợp với motor, bao gồm loại nào, ứng dụng của khớp nối trục motor là gì? Hiệu suất hiệu quả dùng khớp nối cho motor tốt nhất thì chọn khớp nối trục motor nào?

Khớp nối trục motor là một loại khớp nối trục được dùng phổ biến nhất trong ngành máy móc thiết bị cơ khí, đảm nhiệm chức năng truyền chuyển động từ trục dẫn động motor, hộp số giảm tốc,… đến các trục của máy có công tắc như quạt, băng tải truyền, máy bơm nước, máy nén,… Khớp nối trục motor ngăn ngừa sự quá tải hoặc đóng mở các cơ cấu cơ khí.

Khớp nối trục motor mang những đặc điểm, tính năng, ứng dụng giống với các loại khớp nối trục khác.

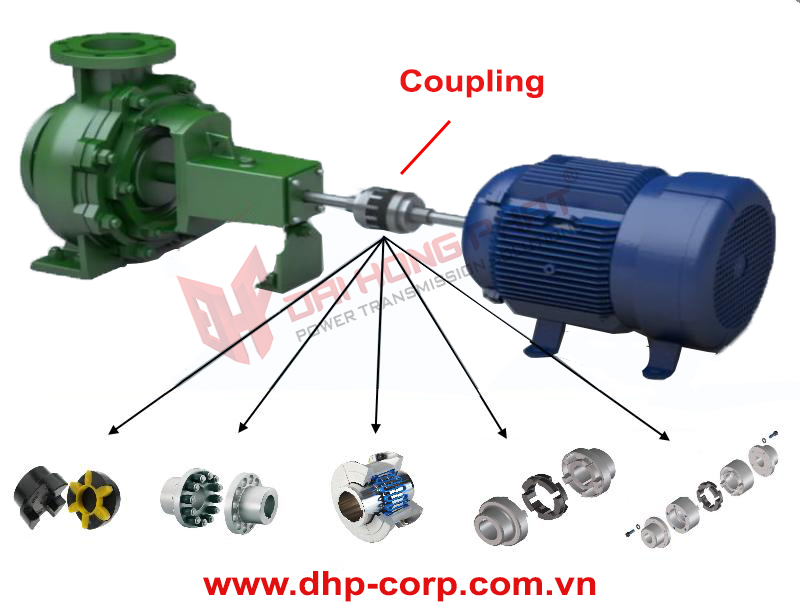

Hình: Ứng dụng khớp nối trục motor

I. Ưu điểm của khớp nối trục motor cho các ứng dụng nhà máy

- Khớp nối trục motor có khả năng chống oxi hóa cao, chống ăn mòn tốt, chống gỉ, chống oxi hóa tốt.

- Đảm bảo sự ổn định cho motor.

- Đa dạng về kích thước, đáp ứng được đầy đủ các loại động cơ motor.

- Các loại khớp nối trục motor có khả năng chịu được áp lực lớn.

- Khả năng chịu được nhiệt độ cao để hoạt động vận hành một cách trơn chu, nhẹ nhàng.

- Mang lại sự ổn định cho thiết bị máy móc.

- Giảm chấn cho vòng xoay chạy quá tải.

Hình: Ứng dụng khớp nối trục motor

II. Chú ý chọn mua khớp nối trục motor

Chú ý đến tải trọng của khớp nối.

Để ý số vòng quay và hiệu suất của motor là bao nhiêu.

Đọc kỹ tính chất làm việc của máy để lựa chọn khớp nối trục motor cho chính xác và phù hợp.

Nắm được thông tin lỗ trục (đường kính trục) của đoạn cần lắp khớp nối để biết được lựa chọn đúng khớp nối trục motor có công suất hoạt động tương đương và phù hợp nhất.

Cuối cùng chỉ cần nơi phù hợp cung cấp khớp nối trục motor với bạn.

III. Một số khớp nối trục motor phù hợp

1. Khớp nối mềm JAC Coupling CR

Khớp nối mềm JAC CR và vòng đệm khớp nối JAC CR và vòng đệm JAC CR bao gồm các kích thước: CR 050, CR 070, CR 0010, CR 0020, CR2035-A, CR 2035, CR 3545, CR 4560, CR 6070, CR 7080, CR 8090, CR 90100.

Khớp nối mềm được sử dụng trong ứng dụng servo, nó được thiết kế để truyền mo-men xoắn (bằng cách kết nối hai trục) để giảm rung động hệ thống và điều chỉnh sai lệch, giúp bảo vệ các thành phần khác khỏi bị hư hại. Khớp nối mềm JAC Coupling bao gồm ba phần: 2 phần hub kim loại và vòng đệm đàn hồi chính giữa. 3 phần này kết nối với nhau từ mỗi phần hub được gắn xen kẻ với vòng đệm.

Khớp nối mềm cần được kiểm tra thường xuyên và thay thế bởi vì vòng đệm đàn hồi thường có thể bị hao mòn do hoạt động lâu ngày nguyên nhân là sai lệch trục, quá mô-men xoắn, tiếp xúc với hóa chất, tiếp xúc với nhiệt độ, rung lắc và lỗi các hub.

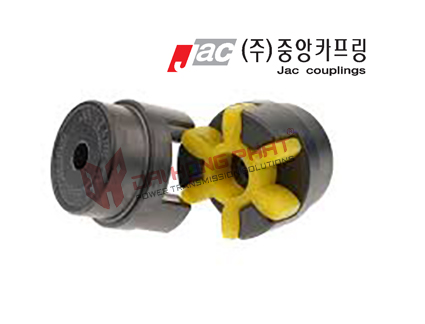

Hình: Khớp nối mềm CR JAC Coupling

Giống khớp nối linh hoạt khác, khớp nối mềm bị giới hạn trong độ lệch trục, quá nhiều chuyển động dọc trục sẽ làm cho các khớp nối bị tách ra, trong khi quá nhiều sai lệch góc hoặc song song sẽ dẫn đến tải trọng mạnh có thể dẫn đến hao mòn hoặc hỏng hệ thống sớm.

Thông tin tổng quát và tài liệu thông số kỹ thuật khớp nối JAC CR

2. Khớp nối trục N-Eupex

Khớp nối N-eupex linh hoạt có thể được sử dụng phổ biến để bù sai lệch trục

Phạm vi mô-men xoắn từ: TKN=19 Nm lên đến 62.000 Nm với 23 kích cỡ

Nhiệt độ chịu được từ -50 ^o C tới 100 ^o C.

Hình: Khớp nối trục N-eupex A Flender

Do tính linh hoạt của trục nối, khớp nối trục N-Eupex có thể di chuyển các rung động xoắn quan trọng ra khỏi khu vực vận hành của thiết bị cơ khí theo cách mà không có tác động tiêu cực. Khớp nối N-eupex được làm bằng gang chất lượng cao. Vòng đệm linh hoạt bằng cao su tổng hợp (Buna-N) có sẵn ở các mức độ cứng khác nhau cho nhiều ứng dụng. Chốt kim loại và vòng đệm được thiết kế để không xảy ra tình trạng hao mòn khi chúng được lắp đúng cách.

Lợi ích khớp nối N-eupex

- Không an toàn cho độ tin cậy hoạt động tối đa.

- Loại ba phần phù hợp cho lắp ráp trình cắm và thay thế đơn giản các yếu tố với nhau.

- Lựa chọn độ cứng đàn hồi cho phù hợp với các ứng dụng khác nhau.

- Thích hợp để sử dụng trong môi trường có khả năng gây nổ; được chứng nhận theo tiêu chuẩn 2014/34 / EU (ATEX).

- Mức độ sẵn có cao của các bộ phận cũ.

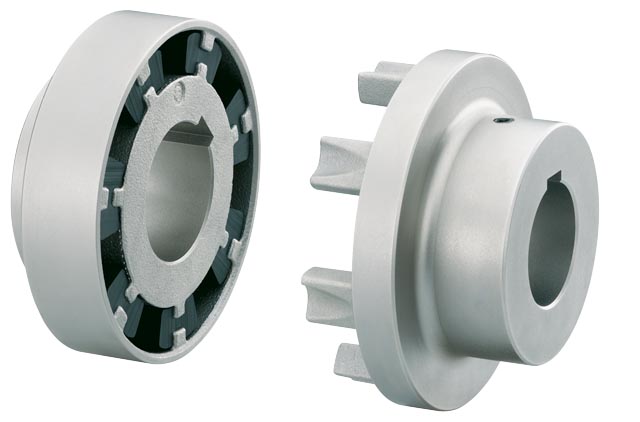

Hình: Khớp nối trục N-eupex B Flender

Ứng dụng trong các lĩnh vực

Khai thác và Xi măng: công nghệ sưởi ấm.

Dầu khí: máy bơm, quạt, máy nén, bình ngưng khí.

Sản xuất điện: máy bơm, quạt, máy nén, bình ngưng không khí, tua bin nước.

Hóa chất và dược phẩm: máy sấy, bộ điều chỉnh lauter, máy bơm, quạt, máy nén, máy trộn, máy khuấy, lò phản ứng.

Nhựa và cao su: máy đùn trục vít đơn và đôi.

Nhà máy giấy: nhà máy lọc nước thải.

Nước sinh hoạt và nước thải: thiết bị sục khí.

Thực phẩm và đồ uống: điều chỉnh lauter, lò phản ứng, máy khuấy, máy trộn.

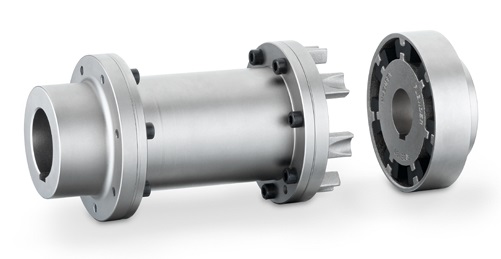

Hình: Khớp nối trục N-eupex H Flender

 -> Hướng dẫn cài đặt và catalogue: Khớp nối trục N-eupex A, khớp nối trục N-eupex B, khớp nối trục N-eupex H

3. Khớp nối lò xo PT Coupling



Loại khớp nối linh hoạt hoàn toàn bằng kim loại này chủ yếu được sử dụng để giảm truyền rung động và giảm tải sốc, đồng thời cho phép cả hai góc lệch và song song trong giới hạn hoạt động của chúng.

Khi quá tải nặng xảy ra, hoặc xảy ra sai lệch quá mức, lưới và vỏ của nó bị hỏng, hoạt động như một thiết bị an toàn. Bằng cách này, việc truyền mô-men xoắn bị gián đoạn và các thành phần đắt tiền khác của ổ đĩa được bảo vệ chống lại thiệt hại.

So với những người khác, loại khớp nối lò xo có cài đặt và sửa chữa đơn giản hơn. Bên cạnh đó, khớp nối răng lò xo có độ tin cậy cao hơn. Do đó, họ yêu cầu kiểm tra bảo trì ít hơn và ngắn hơn.

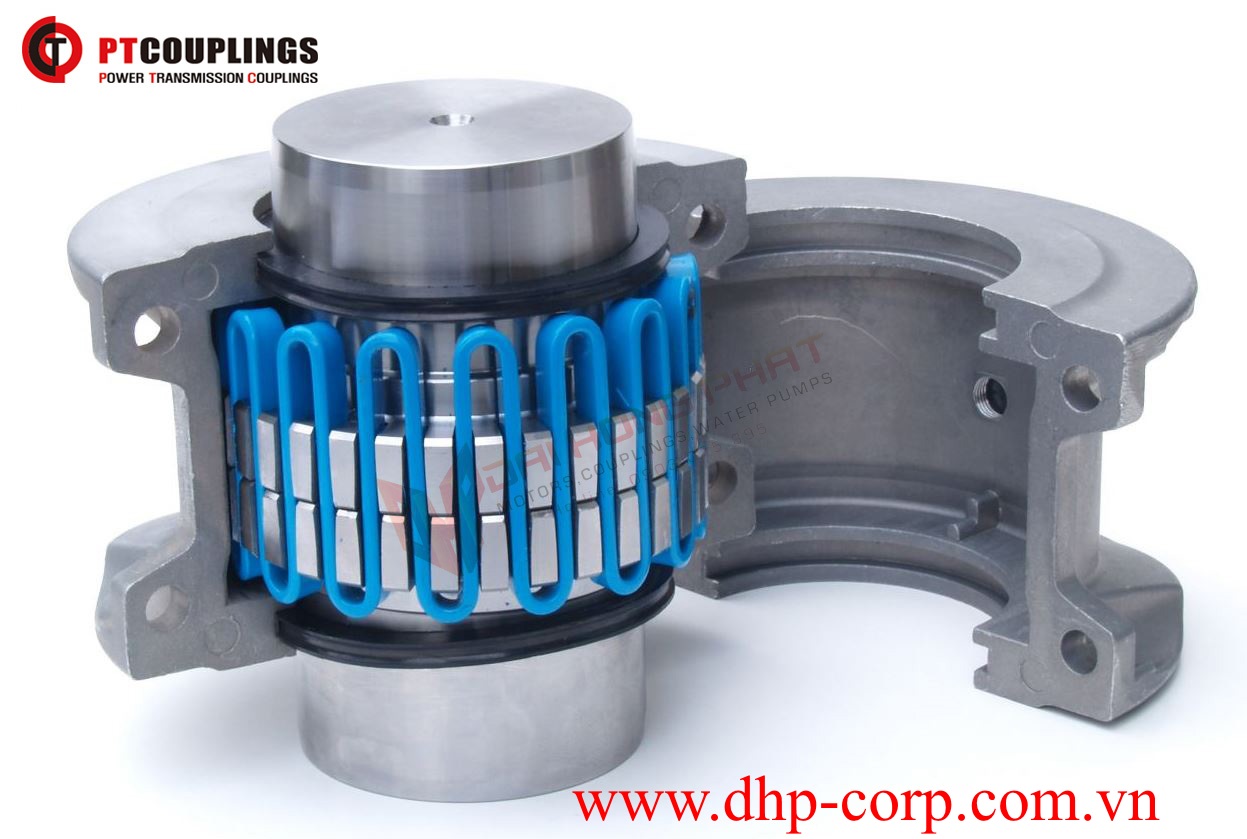

Hình: Khớp nối lò xo type T10 PT Coupling

Khớp nối lò xo Type T10 (Taper Grid Couplings) của PT Couplings do Đại Hồng Phát phân phối cho phép làm việc với moment xoắn lớn, tải biến đổi linh hoạt, độ lệch trục lớn. Dạng khớp nối lò xo này cho phép tháo lắp dễ dàng, đường kính gia công lỗ trục lên đến 410mm, Torque Max 311,000 Nm. Xuất xứ: Korea (Hàn Quốc)

Thông số kỹ thuật - catalogue khớp nối lò xo PT Coupling

4. Khớp nối trục TNM Nor mex Ringfeder

Khớp nối trục Nor mex của TSCHAN/RINGFEDER có xuất xứ từ Germany (Đức). Khớp nối Nor mex TNM là khớp nối có độ đàn hồi tốt, cân bằng được các góc lệch, hướng tâm và trục. Khớp nối Nor mex truyền mô-men xoắn qua các bộ đệm đàn hồi có thể chịu áp lực của Perbunan (Pb). Thích hợp ở nhiệt độ từ -30­0 C đến + 1000 C. Vòng đệm đàn hồi có thể được thay thế mà không phải di chuyển các máy động cơ chỉ cần di chuyển một phần của khớp nối . Có thể kiểm tra được hướng quay của ổ đĩa.

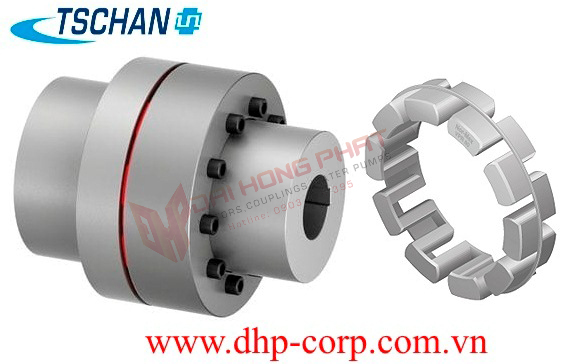

Hình: Khớp nối trục Nor mex TSCHAN

Xem thông số kỹ thuật - catalogue khớp nối nor mex tại đây

5. Khớp nối rotex KTR



Khớp nối Rotex KTR có thể truyền mô-men và giảm chấn rung, lắp ráp dễ dàng và không cần bảo trì.

Khớp nối trục Rotex có đặc trưng kích thước nhỏ, không cồng kềnh, trọng lượng thấp, mô-men quán tính thấp nhưng truyền lực xoắn cao. Chất lượng hoạt động và tuổi thọ khớp nối được cải thiện bằng cách gia công chính xác.

Ứng dụng của khớp nối rotex là lý tưởng để truyền mô-men xoắn trong khi giảm rung động xoắn và hấp thụ chấn động được tạo ra bởi hoạt động không đồng đều của một số động cơ nhất định.

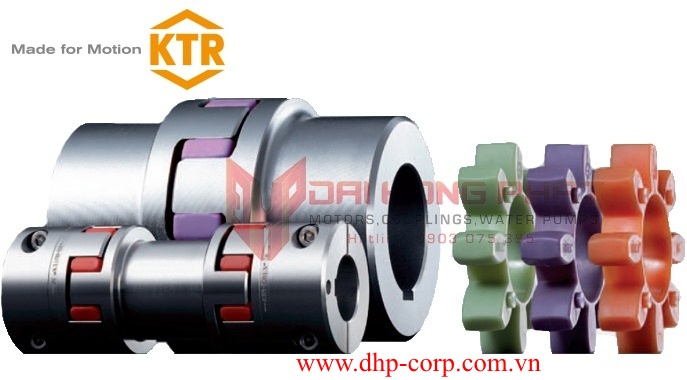

Hình: Khớp nối trục Rotex KTR

Tham khảo thông số kỹ thuật - catalogue khớp nối rotex KTR tại đây

Và còn nhiều sản phẩm khớp nối trục khác khá phổ biến dùng cho motor: liên hệ ngay www.khopnoitruc.com

Hiện tại có nhiều nhà máy sử dụng khớp nối trục motor rộng rãi, thị trường ngày một cạnh tranh, thế nên sản phẩm cũng đa dạng mẫu mã và chức năng, nhiều nguồn gốc xuất xứ, đảm bảo độ an toàn cao. Chính vì thế mà việc lựa chọn mua khớp nối trục ở đâu là chất lượng nhất cũng được chú ý nhiều.

Bên cạnh đó, Đại Hồng Phát tự hào là đại diện Ủy quyền cho các hãng quốc tế: Ringfeder, Flender, Wichmann, Westcar, PT Coupling, JAC Coupling, KBK,.. Đại Hồng Phát đang là một trong những địa điểm mà chuyên cung cấp các loại khớp nối trục cho motor trong lĩnh vực sản xuất ngành công nghiệp: khớp nối trục, khớp nối mềm, khớp nối cứng, khớp nối răng vỏ thép, khớp nối đĩa thép, khớp nối thủy lực, khớp nối mặt bích, khớp nối cardan, khớp khóa trục côn, khớp nối lò xo, khớp nối động cơ servo, khớp nối đĩa đàn hồi, khớp nối lưới, khớp nồi trasco, vòng đệm cao su giảm chấn, khớp nối động cơ servo, khớp nối dùng cho encoder, khớp nối sure flex

- Đội ngũ kỹ thuật chuyên môn cao

- Hãng luôn có sẵn trong kho

- Bản vẽ kỹ thuật khi có yêu cầu

- Tư vấn giải pháp phù hợp với máy móc nhà máy

- Catalogue chính hãng

- Miễn phí tư vấn chuyển đổi thông số, kích thước theo yêu cầu riêng

- Giao hàng 24/7

- Giảm thiểu thời gian dừng máy

Tối ưu nhất những gì khách hàng cần
