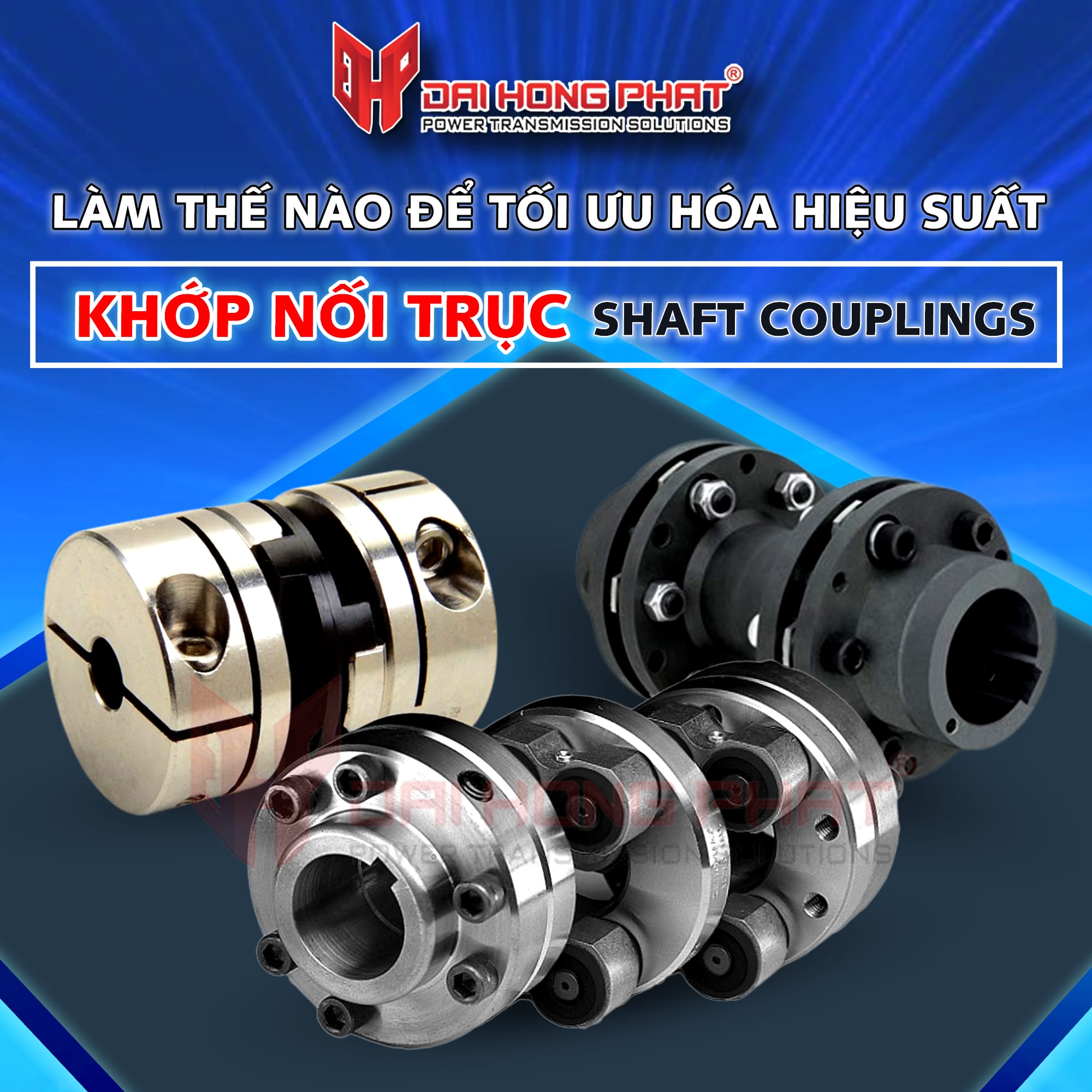

1. Khớp nối trục là gì?

Khớp nối trục là một thiết bị cơ khí kết nối hai bộ phận của máy móc đang quay, cho phép truyền mô-men và độ sai lệch trục nhất định giữa máy được truyền động và máy dẫn động. Khớp nối trục gồm có 2 loại chính cứng và linh hoạt. Các khớp nối cứng bao gồm hai trục thẳng hàng vì chúng cho phép không bị lệch, trong khi các khớp nối trục linh hoạt có thể điều chỉnh một số sai lệch giữa trục lái và trục được dẫn động.

Các khớp nối trục linh hoạt cũng có thể được chia thành hai loại bôi trơn và không bôi trơn.
- Khớp nối trục linh hoạt không bôi trơn sử dụng các trung tâm bằng nhựa, cao su hoặc kim loại giữa các bề mặt giao phối để hấp thụ sự sai lệch.
- khớp nối trục linh hoạt được bôi trơn sử dụng chuyển động trượt giữa hai bề mặt tiếp xúc để xử lý tình trạng lệch trục. Phổ biến nhất là khớp nối răng và khớp nối lưới lò xo.

2. Làm thế nào để các khớp nối trục hoạt động?

- Các khớp nối răng hoạt động bằng cách gắn các răng bên ngoài của trục với các răng bên trong của ống bọc. Lưới răng ở chu vi bên ngoài của khoang bên trong khớp nối trục. Khe hở bên trong và bên ngoài cho phép các răng trượt và quay tương quan với nhau trong khi truyền mô-men xoắn một cách trơn tru. Cần bôi trơn để bảo vệ khỏi chuyển động trượt.
- Các khớp nối lưới lò xo hoạt động theo cách tương tự như khớp nối răng, nhưng chúng sử dụng một lưới thép lò xo được tạo sẵn để gắn chặt qua lại giữa hai trục gắn trục, lồng vào các khe được hình thành xung quanh chu vi bên ngoài của mỗi trục. Khớp nối uốn cong bằng cách cho phép lưới trượt dọc theo các khe trong các trục. Các khớp nối này yêu cầu bôi trơn để bảo vệ các bề mặt trượt khỏi bị mài mòn.

3. Sai lệch và hao mòn:

Một khớp nối trục được thiết kế để điều chỉnh một số mức độ sai lệch, xảy ra khi hai trục không thẳng hàng với nhau.
Có ba loại sai lệch trục:
- Chênh lệch: các trục song song nhưng không thẳng hàng.
- Angular: trục không ở giữa nhưng song song.
- Axial: nơi các trục di chuyển về phía nhau trong quá trình hoạt động do nổi hoặc giãn nở.
Khớp nối răng có thể xử lý các sai lệch khoảng 0,01-0,02 inch song song và lệch góc 2 độ. Các khớp nối lưới lò xo có thể chịu được độ lệch song song lên đến 0,30 inch và độ lệch góc khoảng ¼ độ.
Nếu khớp nối trục bị lệch hoặc lệch góc, chuyển động trượt sẽ được tạo ra làm mài mòn bề mặt của khớp nối. Sự mài mòn trượt có thể phá hủy thường xuyên dẫn đến sự hỏng hóc sớm của khớp nối trục.
