Hướng dẫn lắp đặt khớp khóa trục Ringfeder RfN 7004

Lại là Đại Hồng Phát đây, như ở bài viết trước mình đã hướng dẫn bạn lắp đặt khớp khóa trục RfN 7003, lần này tương tự là cách lắp đặt khớp khóa trục RfN 7004.  Trước tiên, tại sao nên lựa chọn Đại Hồng Phát là nơi cung cấp các loại khớp khóa trục:

I. Lựa chọn Khớp khóa trục RINGFEDER RfN 7004 tại Đại Hồng Phát

Những lợi ích vượt trội mà Quý khách khi mua sản phẩm Khớp khóa trục.

1. Sản phẩm chính hãng nhập khẩu trực tiếp từ RINGFEDER Germany

2. Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.

3. Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.

4. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).

5. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.

6. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.

7. Cung cấp Catalogue chính hãng cho các sản phẩm.

8. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.

9. Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.

10. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.

II. Thông tin chi tiết sản phẩm khớp khóa trục côn Ringfeder RfN 7004

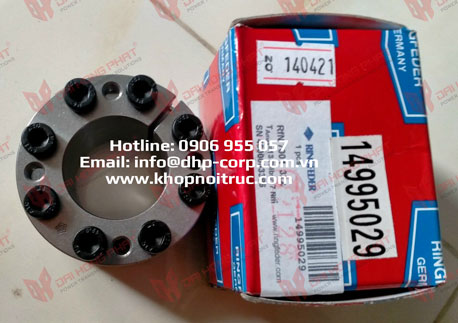

1. Thông tin sản phẩm, đặc tính khớp khóa trục Ringfeder RfN 7004

Thiết bị Khoá trục côn Ringfeder RfN​ 7004 hay còn gọi là khớp khóa trục côn, khóa đầu trục, bộ khóa trục côn (Locking Assemblies) là loại khóa ma sát, khoá chặt trục và thiết bị với nhau đơn giản, mạnh mẽ và đảm bảo mà không lo bị trượt nhờ lực ma sát lớn.

RfN 7004 là Dòng mở rộng của Dòng RfN 7003 để thiết kế Hub tiết kiệm chi phí, cho phép sử dụng với đường kính trục nhỏ hơn do áp suất trục với trục giảm

Thiết bị khóa trục Ringfeder RfN 7004 được sử dụng cho pulleys băng tải, các máy được sử dụng trong ngành công nghiệp khai thác mỏ....

Lắp đặt và tháo rời đơn giản, nhanh chóng, hạn chế bảo trì và mài mòn, truyền điện hoàn toàn không có phản ứng dữ dội: Khớp khóa trục Ringfeder RfN 7004 được sản xuất theo tiêu chuẩn chất lượng cao nhất. Chúng thích hợp để vặn chính xác tất cả các loại trục, ví dụ như bánh răng có răng, bánh xe chạy và nhông xích, đòn bẩy, đĩa, đai và đĩa phanh, bánh răng trượt, khớp nối hoặc mặt bích, trên trục gắn với trục. So với các kết nối kẹp bên ngoài, ví dụ như đĩa co, cụm khóa trục được lắp đặt giữa trục và trục. Bằng cách siết chặt các vít kẹp, các vòng trong và vòng ngoài tự ép lên bề mặt tiếp xúc của các thành phần được kết nối, do đó tạo ra kết nối ép phù hợp với ma sát. Điều này cho phép không chỉ các mômen xoắn cao nhất mà còn truyền tải trọng hướng trục và xuyên tâm một cách đáng tin cậy. Khớp khóa trục lắp ráp là giải pháp thay thế vượt trội cho các kết nối rãnh then hoặc đa giác thông thường và mang lại độ đồng tâm vượt trội và khả năng chống xoắn luân phiên. Các cụm khóa của chúng tôi có sẵn cho người dùng với nhiều thiết kế và kích thước tiêu chuẩn khác nhau cũng như các giải pháp đặc biệt tùy chỉnh.

2. Giải thích các kích thước khớp khóa trục côn Ringfeder RfN 7004

L = Chiều rộng tổng thể

L 1 = Chiều rộng tổng thể (không có vít)

L 3 = Chiều dài kẹp

d = Đường kính vòng trong

D = Đường kính ngoài

Tự định tâm

Đường kính bên trong d : 19-180 mm

Đường kính ngoài D : 47-235 mm

Chiều dài tổng thể L : 45-98 mm

Mô-men xoắn T : 530-63,903 Nm

<Xem thông số kỹ thuật khớp khóa trục Ringfeder RfN 7004 tại đây>

3. Hướng dẫn lắp đặt khớp khóa trục côn Ringfeder RfN 7004

Các bộ phận máy quay có thể làm bị thương người vận hành và nhân viên bảo dưỡng! Vì vậy hãy:

- Tắt biến tần trước khi lắp ráp. Bảo vệ máy khỏi việc vô tình bật lên.

- Gắn tất cả các nắp và thiết bị bảo vệ trước khi bật máy.

Các sản phẩm RINGFEDER® chỉ có thể được lắp bởi nhân viên chuyên môn và cho các ứng dụng phù hợp.

Chú ý:

Vui lòng đọc kỹ các hướng dẫn này.

Trong trường hợp vi phạm các ghi chú này, tất cả các yêu cầu về trách nhiệm pháp lý sẽ trở nên vô hiệu.

RINGFEDER POWER TRANSMISSION có quyền thay đổi kỹ thuật để cải tiến sản phẩm.

Các khớp khóa trục RINGFEDER® được cải tiến mới nhất cho đến thời kỳ hiện tại

Trong trường hợp có vấn đề hoặc thắc mắc, nhân viên kỹ thuật và dịch vụ của chúng tôi luôn sẵn sàng hỗ trợ bạn. Xem phần nội dung của các hướng dẫn này để biết thông tin liên hệ tương ứng.

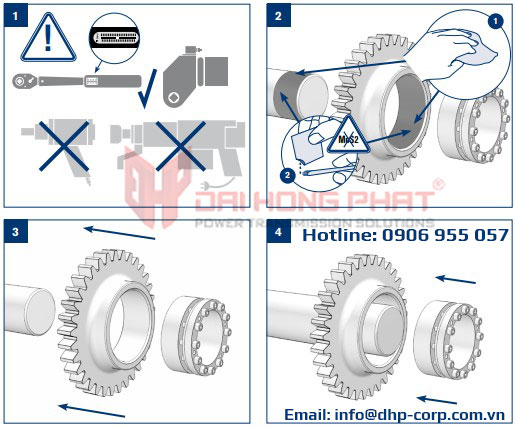

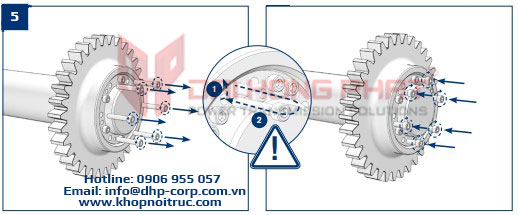

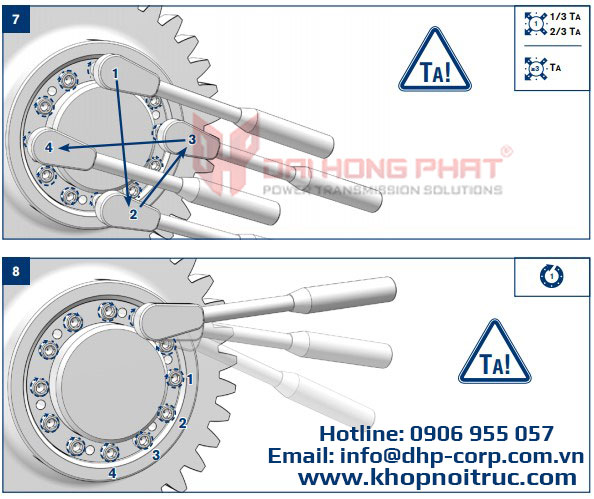

4. Các bước lắp đặt khớp khóa trục Ringfeder qua các hình mẫu nhé:
