PHÂN BIỆT GIỮA NOR-MEX E VÀ N-EUPEX B
Phân biệt giữa Nor-Mex E và N-EUPEX B

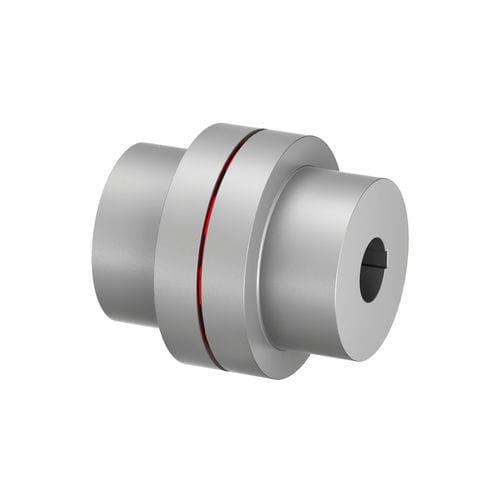

1. Đặc điểm của Khớp nối Nor-mex E Ringfeder
Khớp nối Nor-Mex TNM E là khớp nối có độ đàn hồi, cân bằng được các góc lệch, hướng tâm và trục trong các giới hạn xác định. Khớp nối truyền mô-men xoắn qua các bộ đệm đàn hồi có thế chịu áp lực của Perbunan (Pb) được nối với nhau như một vòng trung gian. Vòng trung gian đàn hồi ở các độ cứng khác nhau có sẵn theo tiêu chuẩn Pb72, Pb 82. Thích hợp ở nhiệt độ từ - 30 0 C đến + 100 0 C. Vòng đàn hồi có thể được thay thế mà không phải di chuyển các máy ghép.
Khớp nối Nor-mex E được thiết lập theo tiêu chuẩn Pb, ứng dụng trên nhiều lĩnh vực: máy nén khí, máy bơm, máy quạt, băng tải, máy móc xây dựng.

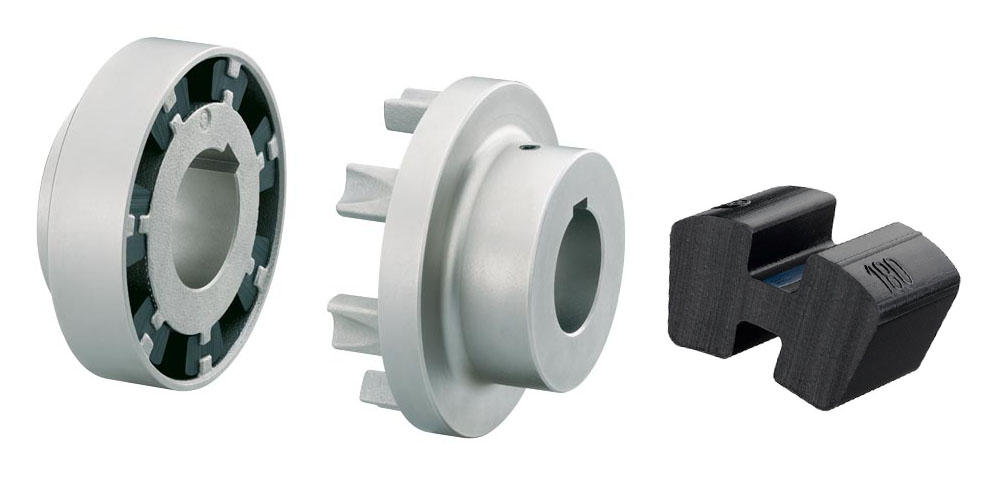

2. Đặc điểm của Khớp nối N-EUPEX B
Khớp nối mềm Flender N-EUPEX B có mô-men xoắn từ 19 đến 62.000 Nm với 23 kích thước. Thích hợp ở nhiệt độ từ -50 0 C đến +100 0 C. Khớp nối N-EUPEX B kết nối giữa trục động cơ và trục vào hộp số; truyền động cho bơm, thông gió, hộp số dẫn động cho cầu trục; khớp nối được làm bằng gang chất lượng cao. Các vòng đệm được làm bằng cao su tổng hợp (buna – N), có thể bị nén. Chốt kim loại và vòng đệm được thiết kế để không xảy ra tình trạng hao mòn khi chúng được lắp đúng cách.
3. Ứng dụng thực tế của Nor-Mex E và N-EUPEX B
- Khai thác và Xi măng: công nghệ sưởi ấm, máy móc xây dựng, băng tải
- Dầu khí: máy bơm, quạt, máy nén, bình ngưng khí
- Sản xuất điện: máy bơm, quạt, máy nén, bình ngưng không khí, tua bin nước
- Hóa chất và dược phẩm: máy sấy, bộ điều chỉnh lauter, máy bơm, quạt, máy nén, máy trộn, máy khuấy, lò phản ứng
- Nhựa và cao su: máy đùn trục vít đơn và đôi
- Bột giấy và giấy: nhà máy lọc nước thải
- Nước và nước thải: thiết bị sục khí
- Thực phẩm và đồ uống: điều chỉnh lauter, lò phản ứng, máy khuấy, máy trộn
4. Một số điểm khác biệt giữa Nor-Mex E (Ringfeder) và N-EUPEX B (Flender)
Mô-men, kích thước gia công lỗ trục d1/d2, đường kính phủ bì DA
Khớp nối Nor-Mex E có Mô-men và kích thước gia công lỗ trục luôn lớn hơn loại N-EUPEX B khi cùng kích thước DA.
Khớp nối N-EUPEX B chỉ có tới Size 280 (DA=280) còn Nor-Mex E có tới size 575.
Sau đây là bảng so sánh các số liệu được liệt kê xen kẻ với nhau cùng với các kích thước, thông số kỹ thuật tương đương:
Màu xanh liền nhau là khớp nối trục có thể thay thế cho nhau, đặt gần tiện so sánh các thông số kỹ thuật
Màu đen liền nhau cũng tương tự có thể thay thế cho nhau, giữa Ringfeder và Flender
Brand |
Couplings Type |
Torque [Nm] |
Dimension [mm] |
|||
TKN |
TKmax |
DA |
dmax |
L |
||
Ringfeder |
Nor-Mex E 50 |
20 |
45 |
50 |
19 |
52,0 |
Flender |
N-EUPEX B 58 |
19 |
38 |
58 |
19/24 |
43 |
Ringfeder |
Nor-Mex E 67 |
35 |
75 |
67 |
28 |
62,5 |
Flender |
N-EUPEX B 68 |
34 |
68 |
68 |
24/28 |
43 |
Ringfeder |
Nor-Mex E 82 |
75 |
160 |
82 |
32 |
83,0 |
Flender |
N-EUPEX B 80 |
60 |
120 |
80 |
30/38 |
63 |
Ringfeder |
Nor-Mex E 97 |
150 |
340 |
97 |
42 |
103,0 |
Flender |
N-EUPEX B 95 |
100 |
200 |
95 |
42 |
73 |
Ringfeder |
Nor-Mex E 112 |
230 |
540 |
112 |
48 |
123,5 |
Flender |
N-EUPEX B 110 |
160 |
320 |
110 |
48 |
83 |
Ringfeder |
Nor-Mex E 128 |
380 |
860 |
128 |
55 |
143,5 |
Flender |
N-EUPEX B 125 |
240 |
480 |
125 |
55 |
103 |
Ringfeder |
Nor-Mex E 148 |
600 |
1350 |
148 |
65 |
163,5 |
Flender |
N-EUPEX B 140 |
360 |
720 |
140 |
60 |
113 |
Flender |
N-EUPEX A 160 |
560 |
1120 |
160 |
65 |
124 |
Ringfeder |
Nor-Mex E 168 |
980 |
2250 |
168 |
75 |
183,5 |
Flender |
N-EUPEX B 180 |
880 |
1760 |
180 |
75 |
144 |
Ringfeder |
Nor-Mex E 194 |
1650 |
3630 |
194 |
85 |
203,5 |
Flender |
N-EUPEX B 200 |
1340 |
2680 |
200 |
85 |
164 |
Ringfeder |
Nor-Mex E 214 |
2400 |
5400 |
214 |
95 |
224,0 |
Flender |
N-EUPEX B 225 |
2000 |
4000 |
225 |
90 |
184 |
Ringfeder |
Nor-Mex E 240 |
3700 |
8650 |
240 |
110 |
244,0 |
Flender |
N-EUPEX B 250 |
2800 |
5600 |
250 |
100 |
206 |
Flender |
N-EUPEX B 280 |
3900 |
7800 |
280 |
110 |
226 |
Ringfeder |
Nor-Mex E 265 |
5800 |
13500 |
265 |
120 |
285,5 |
Ringfeder |
Nor-Mex E 295 |
7550 |
18000 |
295 |
130 |
308,0 |
Ringfeder |
Nor-Mex E 330 |
9900 |
23400 |
330 |
150 |
328,0 |
Ringfeder |
Nor-Mex E 370 |
14000 |
32750 |
370 |
170 |
368,0 |
Ringfeder |
Nor-Mex E 415 |
20500 |
49000 |
415 |
190 |
408,0 |
Ringfeder |
Nor-Mex E 480 |
28000 |
66000 |
480 |
210 |
448,0 |
Ringfeder |
Nor-Mex E 575 |
41000 |
97500 |
575 |
230 |
488,0 |
