PHÂN BIỆT GIỮA NOR-MEX H VÀ N-EUPEX H
Phần 3: Sự khác nhau khớp nối mềm Nor-mex H (Ringfeder) và N-EUPEX H (Flender)
1. Đặc điểm của Khớp nối Nor-Mex H
Khớp nối Nor-Mex TNM H là khớp nối có độ đàn hồi, cân bằng được các góc lệch, hướng tâm và trục trong các giới hạn xác định. Khớp nối trục truyền mô-men xoắn qua các bộ đệm đàn hồi có thế chịu áp lực của Perbunan (Pb) được nối với nhau như một vòng trung gian. Nó kín dầu và dẫn điện.
Thích hợp ở nhiệt độ từ 30 0 C đến + 100 0 C. Cả hai nửa khớp nối trục được chia làm hai, cho phép cài đặt xuyên tâm. Cài đặt giữa các trung tâm mặt bích cho phép thay đổi vòng trung gian đàn hồi hoặc tháo khối ổ trục của bơm mà không cần di chuyển động cơ.
Khớp nối Nor-mex H được thiết lập theo tiêu chuẩn Pb, ứng dụng trên nhiều lĩnh vực: máy nén khí, máy bơm, máy quạt, băng tải, máy móc xây dựng.

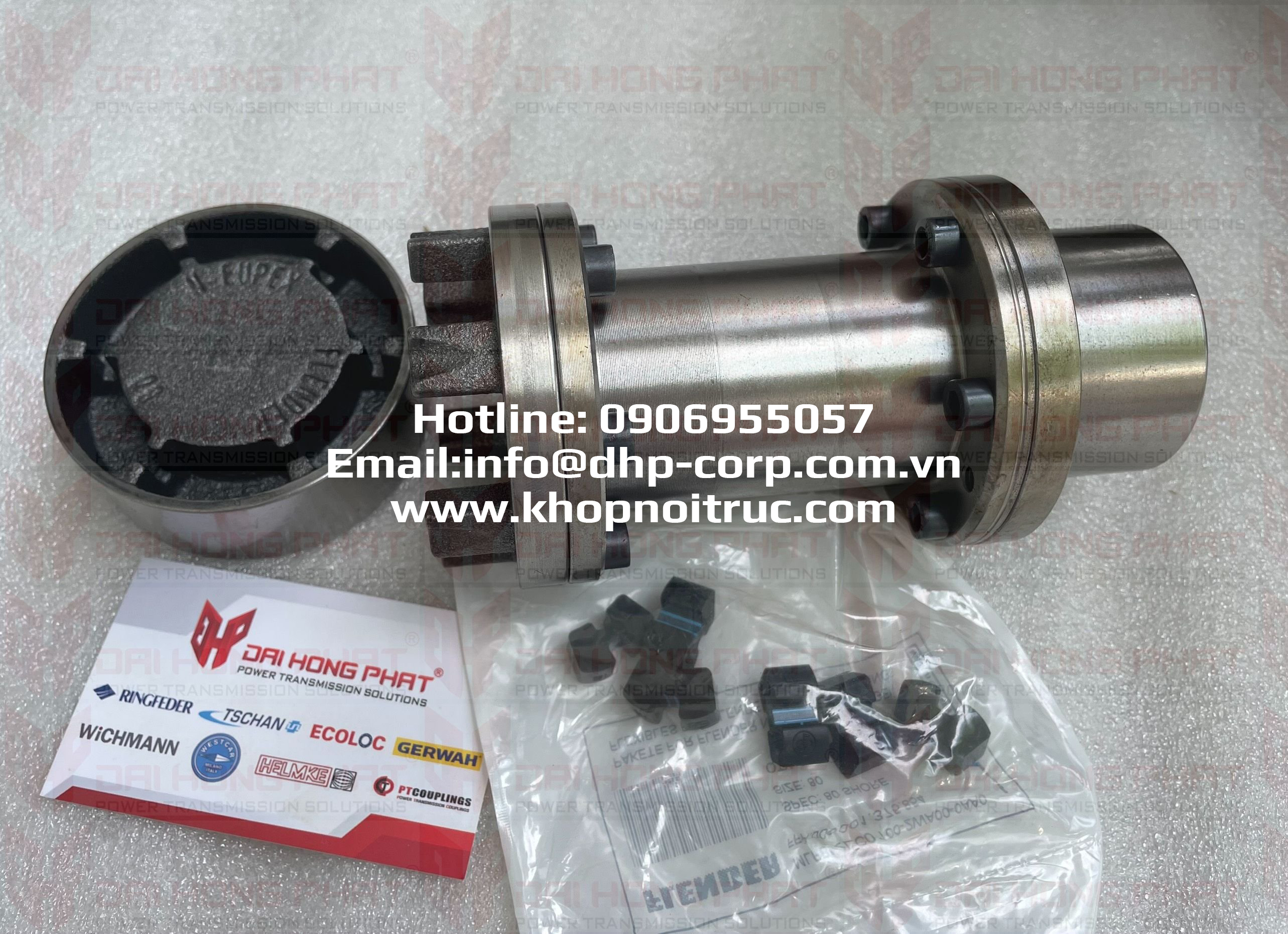

2. Đặc điểm của Khớp nối N-EUPEX H
Khớp nối mềm Siemens N-EUPEX H có mô-men xoắn từ 19 đến 62.000 Nm với 23 kích thước. Thích hợp ở nhiệt độ từ - 50 0 C đến +100 0 C. Khớp nối N-EUPEX H kết nối giữa trục động cơ và trục vào hộp số; truyền động cho bơm, thông gió, hộp số dẫn động cho cầu trục; khớp nối được làm bằng gang chất lượng cao. Các vòng đệm được làm bằng cao su tổng hợp (buna – N), có thể bị nén. Chốt kim loại và vòng đệm được thiết kế để không xảy ra tình trạng hao mòn khi chúng được lắp đúng cách.
3. Ứng dụng của khớp nối Nor- Mex H và N- Eupex H
- Khai thác và Xi măng: công nghệ sưởi ấm
- Dầu khí: máy bơm, quạt, máy nén, bình ngưng khí
- Sản xuất điện: máy bơm, quạt, máy nén, bình ngưng không khí, tua bin nước, băng tải
- Hóa chất và dược phẩm: máy sấy, bộ điều chỉnh lauter, máy bơm, quạt, máy nén, máy trộn, máy khuấy, lò phản ứng, máy móc xây dựng
- Nhựa và cao su: máy đùn trục vít đơn và đôi
- Bột giấy và giấy: nhà máy lọc nước thải
- Nước và nước thải: thiết bị sục khí
- Thực phẩm và đồ uống: điều chỉnh lauter, lò phản ứng, máy khuấy, máy trộn
4. Một số điểm khác biệt giữa khớp nối Nox-Mex H (Ringfeder) và N-EUPEX H (Flender)
Mô-men, kích thước gia công lỗ trục d1/d2, đường kính phủ bì DA
Khớp nối trục Nor-Mex H nhìn chung luôn chiếm ưu thế hơn về Moment và kích thước gia công lỗ trục khi cùng kích thước DA với N-EUPEX H.
Với các size lớn, Khớp nối trục Nor-Mex H có kích thước Spacer linh hoạt hơn.
Nor-Mex H được dùng cho bơm. cho động cơ hộp số, quạt, máy nén
Bảng thông số so sánh khớp nối N-eupex H và Nor Mex H, 2 khớp nối này có thể thay thế tương đương nhau
Brand |
Couplings Type |
Torque [Nm] |
Dimension [mm] |
||||
TKN |
TKmax |
DA |
d1 |
d2 |
Spacer |
||
Ringfeder |
Nor-Mex H 67 |
35 |
75 |
67 |
30 |
30 |
100/120/140 |
Ringfeder |
Nor-Mex H 82 |
75 |
160 |
82 |
35 |
35 |
100/120/140 |
Flender |
N-EUPEX H 80 |
60 |
120 |
80 |
30 |
32 |
100/140 |
Ringfeder |
Nor-Mex H 97 |
150 |
340 |
97 |
45 |
45 |
100/120/140 |
Flender |
N-EUPEX H 95 |
100 |
200 |
95 |
42 |
42 |
100/140 |
Ringfeder |
Nor-Mex H 112 |
230 |
540 |
112 |
50 |
50 |
100/120/140 |
Flender |
N-EUPEX H 110 |
160 |
320 |
110 |
48 |
48 |
100/140/180 |
Ringfeder |
Nor-Mex H 128 |
380 |
860 |
128 |
60 |
60 |
100/120/140/180 |
Flender |
N-EUPEX H 125 |
240 |
480 |
125 |
55 |
55 |
100/140/180/200/250 |
Flender |
N-EUPEX H 140 |
360 |
720 |
140 |
60 |
60 |
100/140/180/200/250 |
Ringfeder |
Nor-Mex H 148 |
600 |
1350 |
148 |
65 |
65 |
100/140/180 |
Flender |
N-EUPEX H 160 |
560 |
1120 |
160 |
65 |
65 |
100/140/180/200/250 |
Ringfeder |
Nor-Mex H 168 |
980 |
2250 |
168 |
75 |
75 |
100/140/180 |
Flender |
N-EUPEX H 180 |
880 |
1760 |
180 |
75 |
75 |
140/180/200/250 |
Ringfeder |
Nor-Mex H 194 |
1650 |
3630 |
194 |
85 |
85 |
100/140/180/250 |
Flender |
N-EUPEX H 200 |
1340 |
2680 |
200 |
85 |
85 |
140/180/200/250 |
Ringfeder |
Nor-Mex H 214 |
2400 |
5400 |
214 |
95 |
95 |
100/140/180/250 |
Flender |
N-EUPEX H 225 |
2000 |
4000 |
225 |
90 |
90 |
140/180/200/250 |
Ringfeder |
Nor-Mex H 240 |
3700 |
8650 |
240 |
110 |
110 |
100/140/180/250 |
Flender |
N-EUPEX H 250 |
2800 |
5600 |
250 |
100 |
100 |
180/200/250 |
Flender |
N-EUPEX H 280 |
3900 |
7800 |
280 |
110 |
110 |
250 |
Ringfeder |
Nor-Mex H 265 |
5800 |
13500 |
265 |
120 |
120 |
100/140/180/250 |
Flender |
N-EUPEX H 315 |
5500 |
11000 |
315 |
120 |
120 |
250 |
Ringfeder |
Nor-Mex H 295 |
7550 |
18000 |
295 |
130 |
130 |
140/180/250 |
Ringfeder |
Nor-Mex H 330 |
9900 |
23400 |
330 |
150 |
150 |
140/180/250 |
Flender |
N-EUPEX H 350 |
7700 |
15400 |
350 |
140 |
140 |
250 |
Flender |
N-EUPEX H 400 |
10300 |
20600 |
400 |
150 |
150 |
250 |
Flender |
N-EUPEX H 440 |
13500 |
27000 |
440 |
160 |
160 |
250 |
Bạn có biết không?
Khớp nối N-EUPEX đảm bảo hoạt động tối ưu của hệ thống máy móc của bạn. Vòng đệm của khớp nối N-EUPEX có thể bị nén. Nếu các vòng đệm này bị hư hỏng không thể khắc phục, các bộ phận trung tâm tiếp xúc với kim loại. Khả năng vận hành khẩn cấp này là bắt buộc, ví dụ, trong trường hợp ổ đĩa bơm chữa cháy.
