1. Khớp nối lưới lò xo là gì?

Khớp nối lưới lò xo cơ gồm nhiều mảnh, dùng để truyền mô-men quay và chuyển động quay giữa các trục trong cụm truyền lực cơ khí. Thiết kế của chúng cho phép phù hợp với những thay đổi nhỏ về sự liên kết xảy ra giữa các trục được kết nối, đồng thời hấp thụ tải trọng xung kích.

2. Cấu tạo của khớp nối lưới lò xo:

Được cấu tạo bao gồm hai đầu trục, một lò xo lưới kim loại và một bộ vỏ tách (bao gồm hai nửa nắp, miếng đệm, con dấu và phần cứng). Mô-men xoắn được truyền giữa hai đầu trục khớp nối thông qua phần tử lò xo lưới kim loại. Nắp chia ngăn không cho lò xo văng ra dưới tác dụng của lực ly tâm. Dầu bôi trơn tồn tại bên trong vỏ có tác dụng bôi trơn phần tiếp xúc giữa lò xo và bề mặt răng trong trường hợp ma sát khô.

Các khớp nối có sẵn với thiết kế nắp chia ngang hoặc dọc. Các nắp ngang thường được xem là dễ lắp đặt hơn (có thể được lắp đặt và tháo ra bất cứ lúc nào), trong khi các nắp dọc cho phép khớp nối chạy với tốc độ tối đa cao hơn và phải được lắp đặt trên trục trước khi khớp nối được đặt vào vị trí.
Các khớp nối lưới lò xo cũng có sẵn trong các thiết kế đệm và nửa đệm, rất lý tưởng để cho phép thiết bị được bảo dưỡng. Những thiết kế như vậy đặc biệt phổ biến trong các ứng dụng máy bơm, trong đó phần thả ra (thiết kế miếng đệm đầy đủ) hoặc ngắt kết nối nhanh (thiết kế miếng đệm nửa) cho phép bảo trì thiết bị mà không làm gián đoạn phần tử khớp nối được bôi trơn.

3. Chức năng khớp nối lưới lò xo:

Có khả năng truyền một lượng mô-men xoắn đáng kể. Chúng cũng có một khả năng giảm độ rung tới 30% và đệm tải chống sốc để bảo vệ thiết bị truyền động và truyền lực được điều khiển.

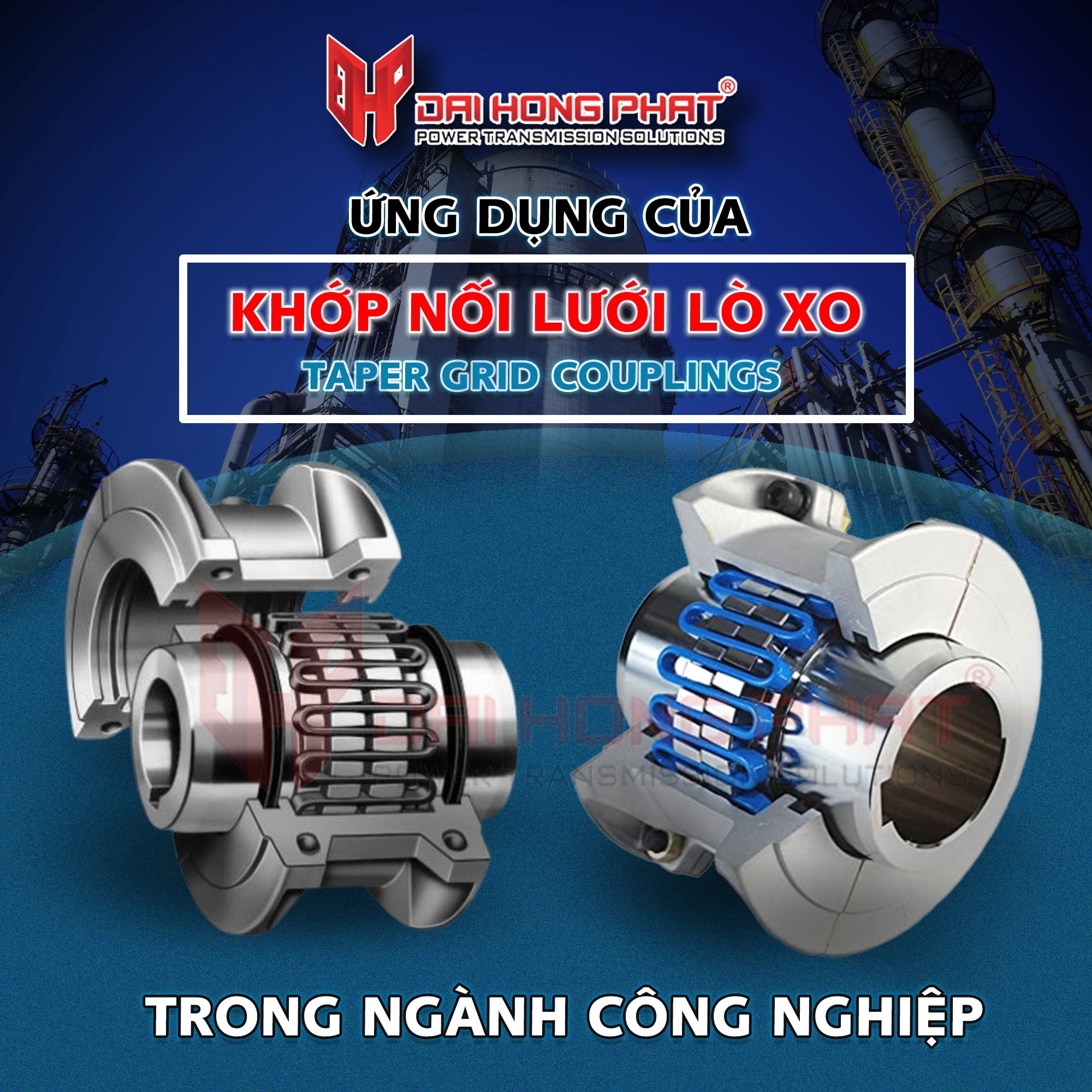

4. Ứng dụng khớp nối lưới lò xo trong công nghiệp:

Là một lựa chọn khớp nối phổ biến khi tồn tại mức mô-men xoắn cao và yêu cầu giảm chấn. Chúng cũng được sử dụng để truyền mô-men xoắn hạng trung và hạng nặng, cần được xem xét cùng với khớp nối răng và khớp nối đĩa cho các ứng dụng đòi hỏi như vậy. Các khớp nối này rất phù hợp cho các ứng dụng tải xung kích và có thể đảm nhận khớp nối hàm trong các ứng dụng bơm khoảng 100 mã lực trở lên.
Khớp nối lưới lò xo thiết kế dạng nắp chia theo chiều ngang phù hợp với các ứng dụng đảo chiều và không gian hẹp trong khi kiểu thiết kế thẳng đứng lý tưởng cho các ứng dụng bơm và tốc độ vận hành cao hơn.
