25. 06. 2020

ĐẶC ĐIỂM KHỚP NỐI RĂNG VỎ NHỰA BOWEX KTR

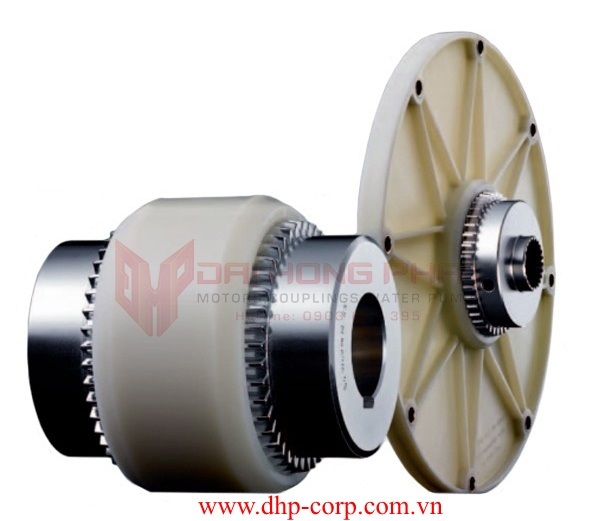

Khớp nối răng vỏ nhựa Bowex KTR

I. Khớp nối răng vỏ nhựa KTR Bowex M

Khớp nối răng vỏ nhựa KTR BoWex M là loại khớp nối có 2 bánh răng bằng thép kết hợp với vòng nhựa bên ngoài (Nylon sleeve and gear hub steel). Khớp nối BoWex KTR dùng cho tất cả các truyền động hoạt động liên tục với gia tốc trung bình và tải trọng va đập thấp, được sử dụng chủ yếu cho bơm thủy lực, bộ nguồn thủy lực và bơm hút chân không.... và có chức năng bảo vệ quá tải.

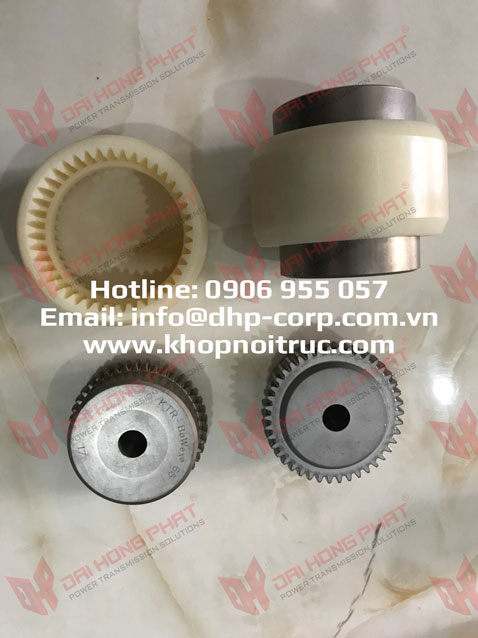

Khớp nối răng vỏ nhựa Bowex

Khớp nối răng vỏ nhựa KTR Bowex M có kết nối trục linh hoạt, truyền mô-men xoắn cao và đặc biệt phù hợp để bù đắp cho trục.

Sự kết hợp giữa 2 hub và 1 vòng đệm bánh răng bằng nhựa polyamide cho phép hoạt động liên tục không cần bảo trì và tính năng ma sát rất thấp trên bánh răng. Do hoạt động gấp đôi của các khớp nối Bowex các lực phục hồi có thế bị bỏ qua trong trường hợp dịch chuyển góc và hướng tâm. Bowex có thể được lắp ráp theo cả chiều dọc hoặc chiều ngang mà không cần bất kỳ công cụ lắp ráp đặc biệt nào.

Bề mặt trơn, cứng, độ ổn định nhiệt độ cao và khả năng chống dầu nhờn, chất lỏng thủy lực, chất lỏng hòa tan, làm cho polyamide trở thành vật liệu lý tưởng cho các thành phần bị căng do trượt, đặc biệt là cho khớp nối bowex.

Khớp nối răng BoWex loại M & I là loại khớp nối Standard, ống lót Nylon (Nylon sleeve) cho kích thước khoảng cách trục E = 4 mm. Khớp nối BoWex loại MC với ống lót làm từ carbon fiberstrengthened polyamide, truyền mômen xoắn cao hơn, tiêu chuẩn phòng nổ II 2G EEx c IIC T4 (ATEX 95). Thiết kế nhầm bảo vệ, chống lại ma sát và sốc tia lửa.

Các kích thước khớp nối răng Bowex M: Bowex M14, Bowex M19, Bowex M24, Bowex M28, Bowex M32, Bowex M38, Bowex M42, Bowex M48, Bowex M65, Bowex I80, Bowex I100, Bowex I125.

Khớp nối răng vỏ nhựa Bowex KTR

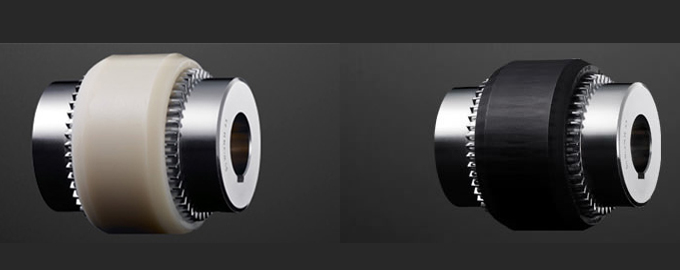

                                Hình: Khớp nối răng vỏ nhựa Bowex M,I  và Bowex MC

II. Khớp nối răng vỏ nhựa Bowex AS

Khớp nối răng BoWex AS (Curved-tooth gear couplings), trục khớp nối được giới hạn ngang bởi circlips được lắp ráp tại ống lót (Nylon sleeve), bằng cách nới lỏng các circlips, ống lót có thể được di dời trục và khớp nối có thể được lắp ráp hoặc tháo rời dễ dàng. Nhiệt độ làm việc của Khớp nối BoWex AS từ -25 đến +100 độ C.

Khớp nối răng vỏ nhựa Bowex AS KTR

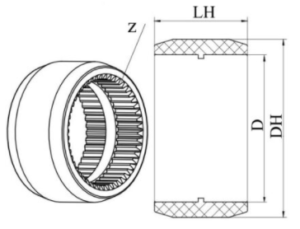

Hình ảnh cấu trúc khớp nối răng vỏ nhựa bowex AS…


Các kích thước khớp nối răng Bowex AS: Bowex AS 24, Bowex AS 28, Bowex AS 32, Bowex AS 45, Bowex AS 65, Bowex AS 80, Bowex AS 100, Bowex AS 125.
