Chắc mọi người đều biết tầm quan trọng của khớp nối trong việc liên kết các bộ phân của đường ống hoặc máy móc rồi phải không nhỉ. Trong bài viết hôm nay, Đại Hồng Phát sẽ giới thiệu đến các bạn loại khớp nối trong cơ khí, cũng như ứng dụng của nó để mọi người có thể hiểu rõ hơn.

1. Khớp nối trong cơ khí là gì?

Khớp nối trục trong cơ khí là các chi tiết cơ khí dùng để kết nối hai trục quay, nhằm mục đích truyền động mô-men xoắn từ trục này sang trục khác. Ngoài ra, khớp nối trục còn có vai trò như một bản lề đóng mở các cơ cấu, ngăn ngừa quá tải, giảm tải trọng động, bù sai lệch tâm giữa các trục, giảm chấn động và rung lắc. Khớp nối trục được sử dụng để kết nối các trục đầu vào và đầu ra trong bất kỳ hệ thống truyền động nào.

2. Các loại khớp nối được ứng dụng trong ngành cơ khí:

2.1 Khớp nối cứng:

Khớp nối cứng là loại khớp nối được sử dụg để liên kết hai chi tiết cố định lại với nhau và đảm bảo khống có sai lệch tương quan. Khớp nối có khả năng truyền mô-men xoắn và lực dọc trục. Khớp nối cứng được chia làm hai loại:
+ Khớp nối ống có kết cấu đơn giản, lắp ráp hơi khó, giá thành thấp, chỉ dùng cho trục có đường kính nhỏ hơn 70mm
+ Khớp nối mặt bích nối trực tiếp hai mặt bích của hai trục máy bằng bulong

Bên cạnh ứng dụng trong ngành cơ khí, khớp nối cứng còn được ứng dụng khá đa dạng như puly, bánh răng, đĩa xích, băng tải, hộp số, lắp cạnh quạt, …

 Hình ảnh thực tế khớp nối cứng tại kho Đại Hồng Phát

2.2 Khớp nối mềm:

Khớp nối mềm còn được gọi là khớp nối đàn hồi. Nó được sử dụng để liên kết các trục sai lệch tâm. Là một loại phụ kiện đường ống được lắp giữa van với van. Ngoài ra nó còn có khả năng giãn nở để tăng độ đàn hồi đảm bảo cho hệ thống đường ống đỡ bị nứt, vỡ trong quá trình giãn nở nhiệt độ hoặc áp suất cao. Nhờ vào khả năng di động của chi tiết trong khớp nối và các sai lệch sẽ được hạn chế tối đa.

Khớp nối mềm gồm nhiều loại: mối nối đĩa, mối nối mềm, mối nối xích, mối nối cardan, …

Hình ảnh thực tế khớp nối mềm tại kho Đại Hồng Phát

2.3 Khớp nối đĩa đàn hồi:

Khớp nối đĩa dàn hồi – Discs Couplings sử dụng một hoặc nhiều đĩa bắt vít vào trục, chúng được sử dụng để truyền lực và dựa vào tính linh hoạt của đĩa kim loại mỏng của chúng để truyền mô-men xoắn và điều chỉnh lệch góc. Tuy nhiên nó không quá tốt để điều chỉnh độ lệch song song.

Loại khớp nối này có thể có 2 trục hub kết nối với nhau với một đĩa đơn, hoặc có thêm phần nối dài kết hợp với 2 đĩa.

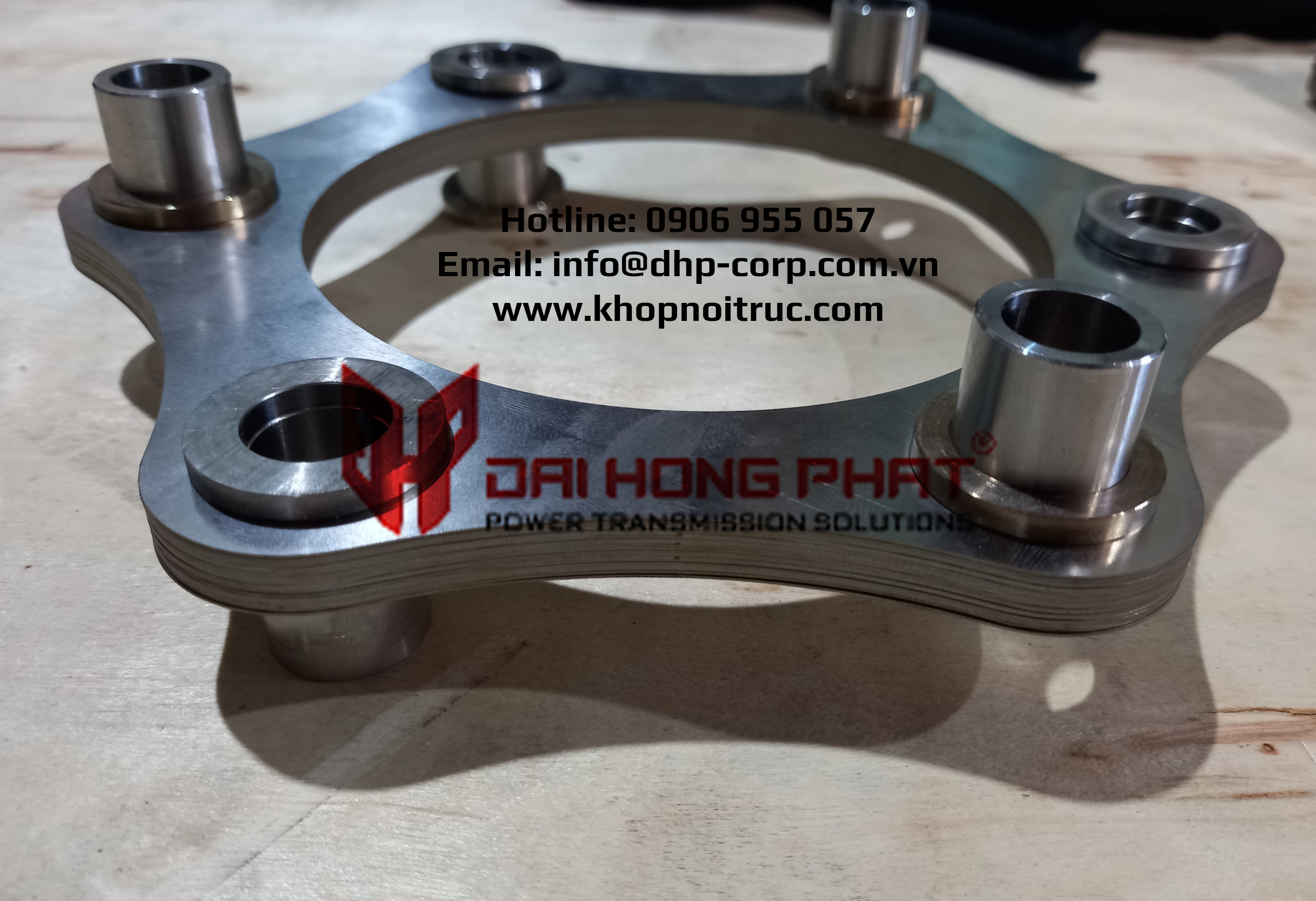

Hình ảnh khớp nối đĩa đàn hồi tại kho Đại Hồng Phát

2.4 Khớp nối trục cardan:

Khớp nối trục cardan là một bộ phân chính cấu tạo nên bộ truyền động cardan. Nó là một trong những loại khớp nối bù (đàn hồi) dùng để nối các trục bị biến dạng đàn hồi, có sai lệch tâm, sai số chế tạo và lắp đặt. Đờng thời, khi trục cardan truyền mô-men thì khớp nối cardan có nhiệm vụ vừa truyền lực mô-men vừa thay đổi phương truyền.

Hình ảnh thực tế khớp nối trục cardan tại kho Đại Hồng Phát

 3. Phương pháp lựa chọn khớp nối:

3.1 Bài toán iểm tra độ bền khớp nối:

- Kiểm tra kết cấu khớp nối để phát hiện ra khâu dễ bị hỏng hóc nhất ở vị trí nào. Thông thường, khâu yếu nhất nằm ở khâu liên kết
- Phân tích và xác định rõ các dạng hỏng hóc của cấu tạo, hoạt động khớp nối
- Viết chỉ tiêu tính toán để hạn chế các dạng hỏng
- Kiểm tra mức độ thỏa mãn các tiêu chí của khâu yếu nhất
- Kiểm tra điều kiện đóng mở khớp với các ly hơp tự động

3.2 Bài toán thiết kế khớp nối:

- Dựa vào số vòng quay, tải trọng, tính chất hoạt động, làm việc của máy cũng như các yếu tố khác để chọn ra kết nối thích hợp nhất.

- Dựa vào đường kính d của đoạn trục cần lắp và momen xoắn T để tra cứu kích thước phù hợp

- Xác định khâu yếu nhất của khớp nối. Viết ra các chỉ tiêu tính toán và kiểm tra chúng thỏa mãn các chỉ tiêu hay không. Nếu chưa thì cần phải lựa chọn lại khớp nối khác.
