12. 12. 2022

TÌM HIỂU KHỚP NỐI TANG TRỐNG CUỐN CÁP RINGFEDER TNK

Khớp nối tang trống cuốn cáp Ringfeder TNK được sử dụng cho các ứng dụng cần cẩu và thiết bị nâng để kết nối trục truyền động của hộp giảm tốc với tang quấn dây. Đây là những vật liệu cứng xoắn, dễ lắp ráp và bảo trì, đồng thời bù đắp hiệu quả cho sự sai lệch của trục dọc trục và trục hướng tâm. Các khớp nối tang trống cung cấp khả năng truyền mô-men xoắn phù hợp với ma sát với sự trợ giúp của các con lăn tang trống thép cứng khớp với các lỗ gia công hình bán nguyệt trên trục và ống lót, do đó đảm bảo khả năng chịu lực uốn và lực hướng tâm an toàn và đáng tin cậy. Các nắp bên trong và bên ngoài tích hợp và các miếng đệm môi ngăn chặn các vật thể lạ xâm nhập và chất bôi trơn thoát ra ngoài.

1. Đặc điểm của khớp nối tang trống cuốn cáp Ringfeder:

- Truyền mô-men xoắn bằng các con lăn thép cứng, hình tang trống
- Cứng xoắn, bù cho sai lệch góc và trục trục
- Được trang bị chỉ sốhao mòn
- Tải trọng hướng kính tối đa F rad:  tăng từ 670.000 Nm (TKV) lên 815.000 Nm (TKVSG)
- Mô-men xoắn lên TKmax từ 815.000 Nm (TKV) lên đến 1.390.000 Nm (TKVSG)
- Đường kính ngoài từ 850 mm (TKV) đến 1120 mm (TKVSG)
- Khoan lỗ từ 425 mm (TKV) đến 550 mm (TKVSG)

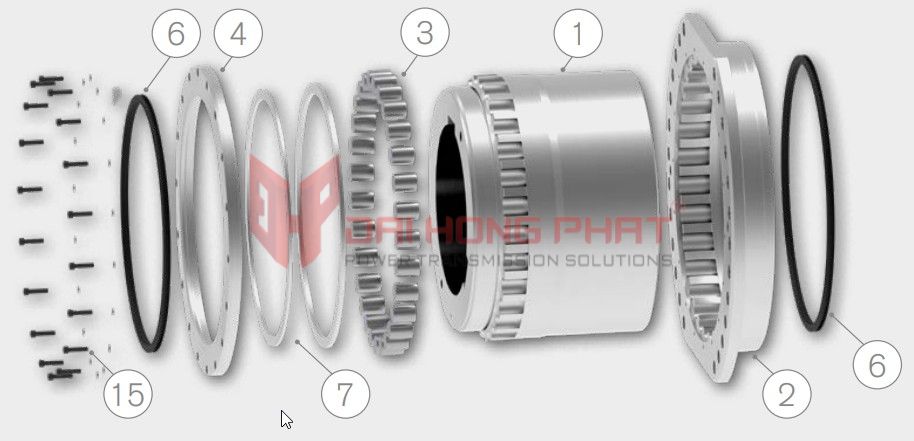

Cấu tạo của khớp nối tang trống cuốn cáp Ringfeder TNK

                     1. Hub
                     2. Tay áo – Sleeve
                     3. Con lăn tang trống- Barrel roller
                     4. Nắp ngoài - External cover
                     6. Vòng đệm - Sealing ring
                     7. Vòng giữ - Retaining ring
                    15. Vít hộp - Housing screws

2. Tính năng của khớp nối tang trống cuốn cáp Ringfeder:

Các khớp nối tang trống cuốn cáp bao gồm một ống bọc làm bằng vật liệu gia cố, được trang bị các răng bên trong hình bán nguyệt và một trục làm bằng vật liệu gia cố với các răng bên ngoài hình bán nguyệt có cùng hình dạng. Do đó, các con lăn tang trống thép được sử dụng để ghi tròn, đóng vai trò là bộ phận truyền lực. Các vòng khóa được lắp ở cả hai bên của con lăn tang trống đóng vai trò dẫn hướng dọc trục của chúng. Mỗi chiếc được trang bị một miếng đệm môi, lớp vỏ bên trong và bên ngoài ngăn chặn hiệu quả các vật lạ xâm nhập và chất bôi trơn thoát ra ngoài.

Do hình dạng cong của các con lăn tang trống, có thể xoay hub so với vỏ. Do đó, các lỗi căn chỉnh góc có khả năng bù đắp. Tùy thuộc vào kích thước khớp nối, có thể cung cấp các chuyển vị dọc trục từ 3 mm đến 8 mm trong quá trình vận hành. Mô-men xoắn được truyền với sự trợ giúp của 2 mặt mang trên vỏ và mặt mang đối trọng của chúng vào trống. Các vít được sử dụng để kết nối trống để hỗ trợ truyền mô-men xoắn.

3. Ứng dụng của khớp nối tang trống cuốn cáp Ringfeder TNK:

Chúng được sử dụng trong công nghệ xử lý vật liệu, đặc biệt là trong cần cẩu, để kết nối trống dây với trục đầu ra của bánh răng với không gian trục tối thiểu. Khớp nối tang trống cuốn cáp Ringfeder TNK truyền mô-men xoắn cao và lực hướng tâm lớn trong ứng dụng này và hoạt động như một khớp nối.

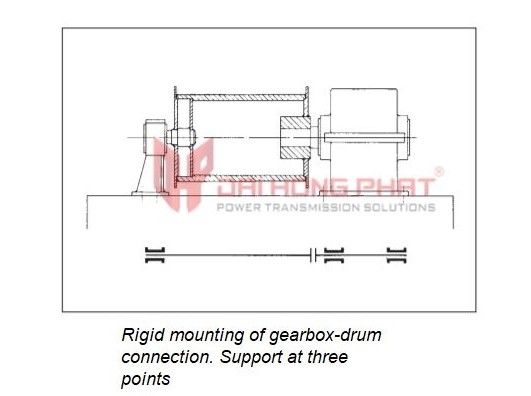

Khớp nối yêu cầu chất lượng căn chỉnh cao. Tuy nhiên, sự không chính xác trong lắp ráp không thể tránh khỏi, độ lệch của bệ khi chịu tải và ổ trục bị mài mòn khiến trục bánh răng dự trữ hấp thụ thêm lực rất lớn. Vì vậy, ứng suất bổ sung có thể gây ra hỏng hóc do mỏi và làm hỏng ổ trục và bánh răng.

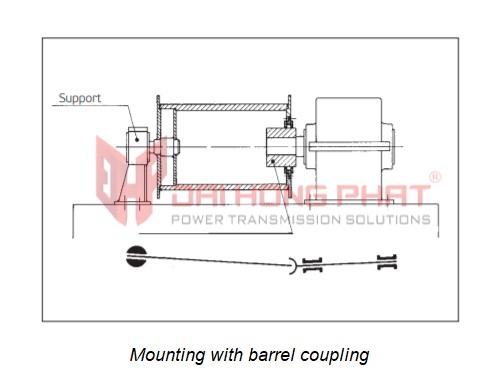

Các khớp nối tang trống cuốn cáp Ringfeder TNK được lắp đặt giữa hộp số và trống dây để tránh những rủi ro như vậy, gây ra sự lệch góc. Xem xét rằng khớp nối hấp thụ các chuyển vị và do đó hoạt động như một ổ trục nổi, một ổ lăn hình cầu sẽ được cung cấp như một ổ trục cố định ở đầu kia của trục tang trống.

4. Nên mua khớp nối tang trống cuốn cáp Ringfeder TNK ở đâu chính hãng và uy tín:

Ringfeder là một thương hiệu nổi tiếng tại Đức về lĩnh vực sản xuất thiết bị truyền động cho khu vực Châu Âu và toàn thế giới. Với nhiều năm kinh nghiệm, hướng đến mục tiêu đem lại những sản phẩm có giá trị và chất lượng cao cho khách hàng, Đại Hồng Phát đã hợp tác với Ringfeder trở thành đại diện ủy quyền phân phối các sản phẩm khớp nối tang trống cuốn cáp TNK chính hãng 100% tại Việt Nam và toàn khu vực Đông Nam Á.

5. Những lợi ích khi mua khớp nối tang trống cuốn cáp Ringfeder TNK tại Đại Hồng Phát:

– Quý khách được mua khớp nối tang trống cuốn cáp chính hãng 100% do Đại Hồng Phát nhập khẩu trực tiếp từ hãng.
– Quý khách hàng có thể an tâm vì công ty sẽ bảo vệ rủi ro cho bạn, chống lại hàng giả cho quý khách hàng.
– Có đầy đủ chứng từ CO/CQ về khớp nối tang trống cuốn cáp Ringfeder TNK do công ty Đại Hồng Phát cung cấp.
– Khớp nối tang trống cuốn cáp Ringfeder TNK luôn có sẵn trong kho của công ty giúp giao hàng nhanh chóng cho quý khách hàng.
– Công ty sẽ cung cấp cho quý khách bản vẽ kỹ thuật sản phẩm (khi quý khách có yêu cầu).
– Chúng tôi luôn có sẵn đội ngũ chuyên viên kỹ thuật có nghiệp vụ cao.
– Công ty luôn sẵn sàng tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách hàng.
– Công ty Đại Hồng Phát cung cấp Catalogue chính hãng của sản phẩm.
– Đại Hồng Phát miễn phí chuyển đổi thông số kỹ thuật, kích thước của khớp nối tang trống cuốn cáp Ringfeder TNK theo yêu cầu của quý khách.
– Công ty có dịch vụ giao hàng toàn quốc 24/7, giúp quý khách yên tâm giảm thiểu thời gian ngừng máy khi máy móc của quý khách đang hoạt động.
– Công ty Đại Hồng Phát luôn có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của quý khách hàng.
