Khớp nối trục cho động cơ

Như đã nêu ở những bài viết khác, khớp nối trục kết nối các trục quay được cung cấp bởi một loại ở đĩa – thường là một động cơ điện

Tất cả các khớp nối phục vụ để truyền mô-men xoắn tới ổ đĩa và tốc độ góc thích hợp. Nhưng các ứng dụng cho điều khiển chuyển động (như trục đến tải vị trí) thường sử dụng đĩa, khe hoặc dầm, khớp nối mềm, ổng thổi và các khớp nối không phản hồi khác có khả năng truyền mô-men xoắn chính xác.

Ngược lại, các ứng dụng cho truyền tải điện (như trong máy mài, máy bơm và máy xử lý vật liệu) thường bao gồm khớp nối đĩa, khớp nối răng, khớp nối xích, khớp nối lốp bánh xe đàn hồi, khớp nối lò xo, khớp nối răng vỏ thép. Các khớp nối truyền trung bình mô-men xoắn nhiều hơn so với các khớp nối được thiết kế để điều khiển chuyển động. Thêm vào đó, chúng chắc chắn hơn để chịu được môi trường đầy thách thức. Sau đây là các loại khớp nối trục động cơ cho truyền động:

1. Khớp nối lốp bánh xe cao su JAC Coupling

Khớp nối bánh xe cao su JAC Coupling với mô-men xoắn tối đa tới 550.000 lb-in ở mức lớn nhất – truyền năng lượng thông qua một phần tử cao su hình lốp cầu nối 2 trung tâm của khớp nối.

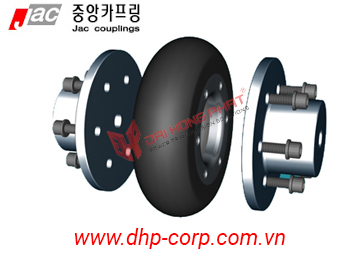

Hình: Khớp nối bánh xe cao su JAC Coupling

2. Khớp nối mềm
Khớp nối mềm – các điểm xoắn tối đa điển hình tới 550.000lb-in ở mức lớn nhất bao gồm cả biển thể thẳng và cong, giống như khớp nối đĩa, thiết kế để thích ứng với cả truyền tải điện và điều khiển chuyển động không có phản ứng dữ dội, các khớp nối hàng khóa vào với nhau bằng một vòng đệm làm từ vật liệu đàn hồi tốt.

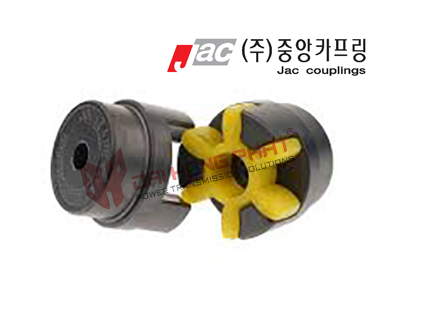

Hình: Khớp nối mềm CR JAC Coupling - Jaw Coupling

3. Khớp nối đĩa thép đàn hồi

Khớp nối đĩa thép - với các điểm xoắn tối đa điển hình tới 5.000.000 lb-in. ở mức lớn nhất - là một trong một số loại khớp nối có các biến thể để đáp ứng các ứng dụng điều khiển chuyển động hoặc truyền năng lượng. Đĩa đơn hoặc đa đĩa (làm bằng kim loại hoặc composite được thiết kế) bắc cầu qua các trục. Trong các thiết kế đại diện, các đĩa truyền đạt sự linh hoạt để truyền mô-men xoắn ngay cả khi xử lý các góc lệch.

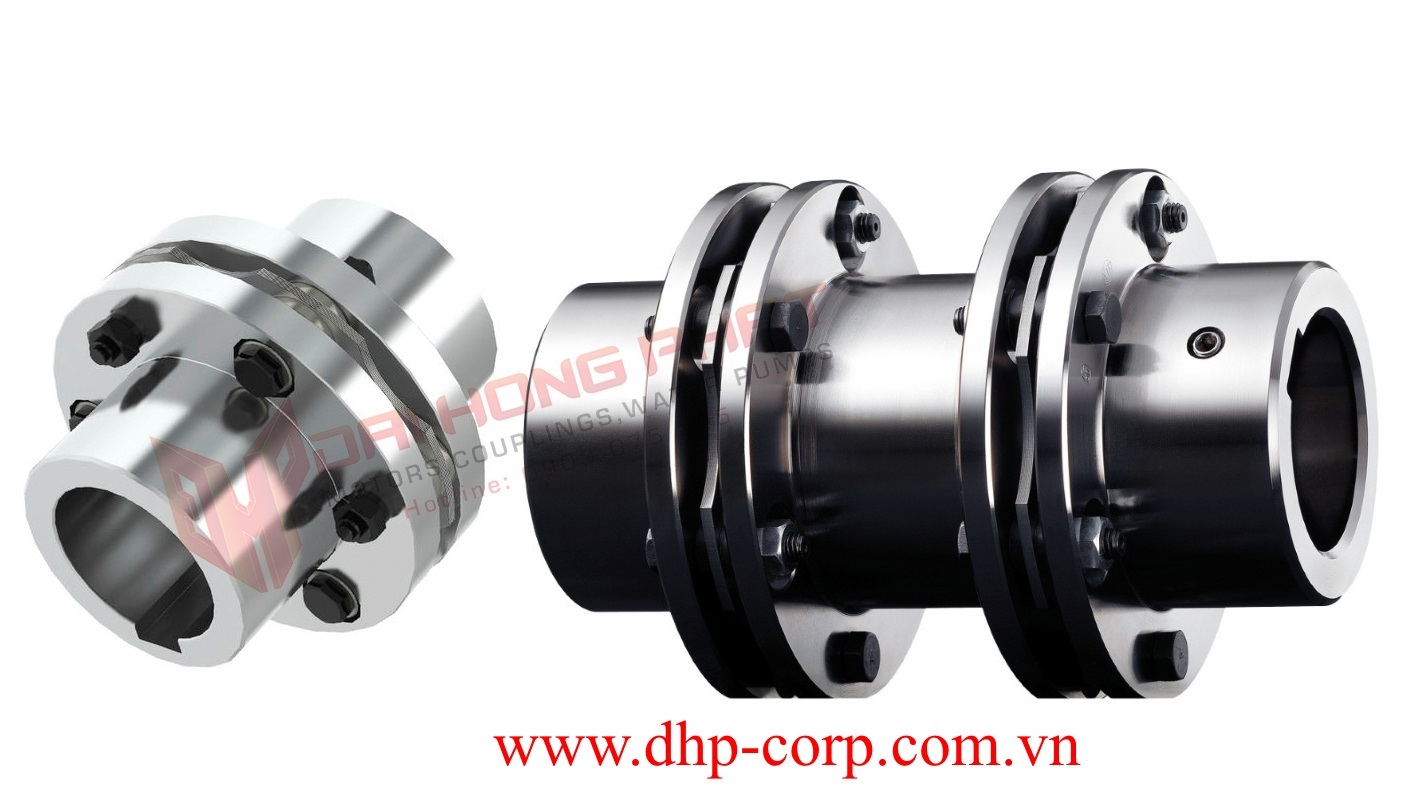

Hình: Khớp nối đĩa thép đàn hồi

4. Khớp nối bánh răng vỏ thép

Khớp nối răng vỏ thép với mô-men xoắn tối đa điển hình đến 55.000.000 lb-in. lớn nhất của khớp nối - bao gồm một khớp linh hoạt trên mỗi trung tâm. Trong hầu hết các biến thể, một trục chính tham gia hai. Mỗi khớp bao gồm hộp số giao phối với tỷ lệ 1: 1. Các cạnh của răng và đường kính ngoài của bánh răng bên ngoài được trao vương miện để cho phép hành động xoay-xoay và điều chỉnh trung bình 3 ° và 0,04 đến 0,4 in.

Khớp nối răng vỏ thép JAC Coupling: xem tại đây

Khớp nối răng vỏ thép JAC SSM - CCM với tiêu chuẩn Hàn Quốc được thiết kế mang lại hiệu suất cao bằng cách sử dụng kỹ thuật tốt nhất. Với khả năng xử lý trọng tải nặng, khớp nối răng JAC nhỏ hơn và nhẹ hơn bất kỳ khớp nối nào khác. Tiếng ồn hay độ rung hầu như không tạo ra ngay cả khi hoạt động ở tốc độ cao.

Khớp nối răng vỏ thép PT Coupling: xem tại đây

Khớp nối răng PT Coupling DHP-PSS/PCC có mômen xoắn cao đáng kể mặc dù kích thước nhỏ gọn của chúng. Bánh răng trung gian bên trong và bánh răng trung tâm gắn kết với nhau để truyền tải. Loại khớp nối mềm hoàn toàn bằng kim loại này có hao phí điện năng tối thiểu.

Hình: Khớp nối răng vỏ thép JAC Coupling

5. Khớp nối lưới – khớp nối lò xo PT Coupling

Khớp nối lò xo PT Coupling với các điểm xoắn tối đa điển hình tới 5.000.000 lb-in. ở mức lớn nhất của chúng - bao gồm một lò xo nặng đan giữa các khe trên các khớp nối. Kết nối tuân thủ làm giảm độ rung xoắn và tải sốc - thường là 0,3 ° và 0,30 in.

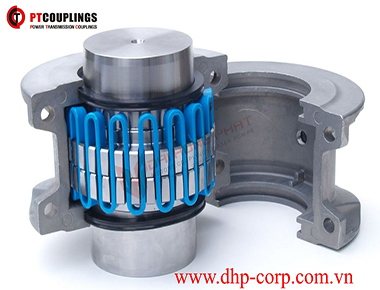

Hình: Khớp nối lò xo PT Coupling

6. Mua khớp nối trục cho mọi truyền động

Đại Hồng Phát chính thức là đại diện ủy quyền của hãng JAC Coupling, PT Coupling, giá cả sẽ rất cạnh tranh đối với nhu cầu mà khách hàng đang cần với

- Đội ngũ kỹ thuật chuyên môn cao

- Hãng luôn có sẵn trong kho

- Bản vẽ kỹ thuật khi có yêu cầu

- Tư vấn giải pháp phù hợp với máy móc nhà máy

- Catalogue chính hãng

- Miễn phí tư vấn chuyển đổi thông số, kích thước theo yêu cầu riêng

- Giao hàng 24/7

- Giảm thiểu thời gian dừng máy

Tối ưu nhất những gì khách hàng cần

Vậy các bạn đã có câu trả lời cho câu hỏi: Đâu là Khớp nối trục phù hợp cho động cơ? Đại Hồng Phát giới thiệu các loại khớp nối trục động cơ mang đầy đủ tính năng phù hợp cho nhà máy của bạn. Mọi thông tin cần hỗ trợ, vui lòng liên hệ trực tiếp ngay với Đại Hồng Phát.
