KHỚP NỐI TRỤC KTR POLY PKA

MÔ TẢ: Khớp nối được thiết kế trung tâm dạng mặt bích cho khoảng cách trục lớn Các hub torsionally linh hoạt , cắt kiểu trục ghép POLY PKA là một thiết kế trung tâm tcủa khớp nối như một loại mặt bích cho cầu nối khoảng cách trục lớn Do các kết nối mặt bích của nó, POLY PKA là một khớp nối thiết kế trung tâm dạng khớp nối mặt bích. Loại mặt bích cho phép lắp ráp xuyên tâm tương ứng. tháo khớp nối trục dễ dàng Ngoài ra, khoảng cách trục lớn hơn có thể được bắc cầu bởi phần thiết kế vòng đệm (tiêu chuẩn)

THÔNG SỐ KỸ THUẬT

Tại sao lựa chọn ĐẠI HỒNG PHÁT là nhà cung cấp khớp nối trục Poly PKA KTR

Những lợi ích vượt trội mà Quý khách khi mua sản phẩm Khớp nối Poly KTR từ Đại Hồng Phát.

1. Mua sản phẩm chính hãng nhập khẩu trực tiếp từ KTR Germany.
2. Bảo vệ rủi ro của bạn, chống lại hàng giả.

3. Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.

4. Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.

5. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).

6. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.

7. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.

8. Cung cấp Catalogue chính hãng cho các sản phẩm.
9. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.

10. Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.

11. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:

PHÒNG KINH DOANH

HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

Đại Hồng Phát Corp. là đại diện chuyên cung cấp tất cả sản phẩm KTR trên toàn Việt Nam.

Ngoài ra, Đại Hồng Phát còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: nối trục, khớp nối mềm, khớp nối răng, khớp nối servo, khớp nối lò xo, khớp nối giảm giật, khớp nối giảm chấn cao su, khớp nối trục cao su, khớp nối cao su giảm chấn hoa thị, khớp nối hoa mai, khớp nối cao su giảm chấn, khớp nối mềm cao su, khớp nối trục đàn hồi, khớp nối trục mềm, khớp nối mềm, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.

Đặc điểm Khớp nối trục KTR POLY PKA

Khớp nối trục KTR POLY PKA là kiểu mặt bích

Khớp nối được thiết kế trung tâm dạng mặt bích cho khoảng cách trục lớn

Các hub torsionally linh hoạt , cắt kiểu trục ghép POLY PKA là một thiết kế trung tâm tcủa khớp nối như một loại mặt bích cho cầu nối khoảng cách trục lớn .

Do các kết nối mặt bích của nó, POLY PKA là một khớp nối thiết kế trung tâm dạng khớp nối mặt bích. Loại mặt bích cho phép lắp ráp xuyên tâm tương ứng. tháo khớp nối trục dễ dàng.

Ngoài ra, khoảng cách trục lớn hơn có thể được bắc cầu bởi phần thiết kế vòng đệm (tiêu chuẩn)

Tính năng khớp nối trục KTR Poly PKA

- Khớp nối trục kiểu xoắn, linh hoạt (khớp nối mặt bích)

- Khoảng cách linh hoạt với độ dài tiêu chuẩn để lắp ráp xuyên tâm

- Dễ dàng thay thế các vòng đệm giảm chấn đàn hồi khi lắp

- Ứng dụng: chủ yếu là công nghiệp máy bơm và công nghệ máy nén

- Lắp ráp và tháo rời xuyên tâm

- Giảm rung chấn

- Bảo trì miễn phí

- Có sẵn với các chất đàn hồi lớn hơn để bù đắp khe hở xoắn theo yêu cầu

- Đồng Trục, xuyên tâm, bù góc

Chức năng, tính năng đặc biệt Khớp nối trục KTR POLY PKA

Khớp nối trục KTR POLY PKA là khớp nối trục linh hoạt xoắn (khớp nối an toàn) cho kỹ thuật chung . Nó có thể được cắm theo trục và được đặc trưng bởi khả năng bù rung động tuyệt vời .

Tính năng đặc biệt của nó là các phần tử đệm cao su ở cả giữa hai nửa khớp nối. Nhờ vào các phần tử riêng lẻ, nó có đặc tính kiểu cắt làm gián đoạn việc truyền tải điện do bị mài mòn các phần tử.

Khớp nối trục POLY PKA đặc biệt nhỏ gọn . Đó là lý do tại sao nó phù hợp với khoảng cách trục nhỏ

Hoạt động của khớp nối trục kiểu cắt:

Các loại cắt POLY trục khớp nối có đặc biệt là kích thước ngắn và bao gồm hai trung tâm.

Các vòng đệm đàn hồi riêng lẻ kẹp trong các khoảng trống được thiết kế riêng của các trung tâm khớp nối để truyền mô-men xoắn theo cách này.

Khi quá tải hoặc mòn của các phần tử vòng đệm cao su, quá trình truyền tải điện bị gián đoạn và khớp nối trục (khớp nối an toàn) bị cắt.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:

PHÒNG KINH DOANH

HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

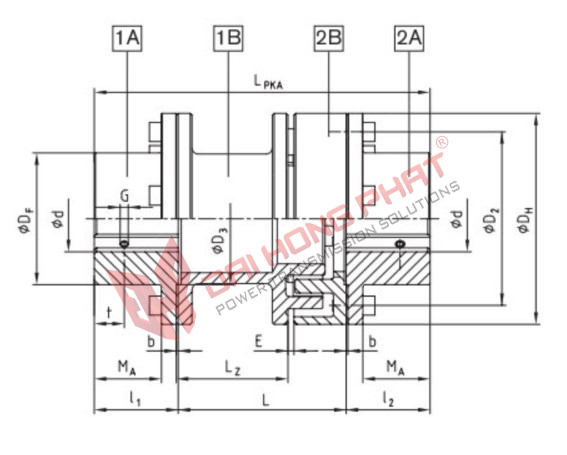

THÔNG SỐ KỸ THUẬT KHỚP NỐI TRỤC KTR POLY PKA

Khớp nối trục KTR POLY PKA

POLY Type PKA
Size Nominal torque TKN
[Nm]
Max. speed n [rpm] Finish bore dmax. [mm] part 1A/2A Dimensions [mm] Thread for setscrew Weight [kg]
DH DF D2 D3 l1, l2 b MA E L LPKA LZ t TA [Nm]
8 42 5000 38 86 55 70 60 35 1.5 25.5 3 100 170 66 15 2 3.04
9 72 5000 45 97 70 85 70 41 1.5 30.5 3 100 182 63 15 10 4.26
9 72 5000 45 97 70 85 70 41 1.5 30.5 3 140 222 103 15 10 4.66
10 100 5000 50 107 78 93 80 46 1.5 35.5 4 100 192 61 20 10 5.42
10 100 5000 50 107 78 93 80 46 1.5 35.5 4 140 232 101 20 10 5.88
12 170 5000 60 131 95 113 90 55 1.5 43.0 4 100 210 55 20 10 9.49
12 170 5000 60 131 95 113 90 55 1.5 43.0 4 140 250 95 20 10 10.15
14 210 4800 70 142 105 125 100 60 1.5 48.0 4 100 220 54 25 10 11.46
14 210 4800 70 142 105 125 100 60 1.5 48.0 4 140 260 94 25 10 12.23
15 320 4300 70 157 110 135 110 65 1.5 49.5 4 140 270 93 25 10 15.63
15 320 4300 70 157 110 135 110 65 1.5 49.5 4 180 310 133 25 10 16.50
15 320 4300 70 157 110 135 110 65 1.5 49.5 4 100 240 53 25 10 18.79
17 400 3800 80 176 125 150 110 70 1.5 54.5 4 140 280 93 25 10 19.60
17 400 3800 80 176 125 150 110 70 1.5 54.5 4 180 320 133 25 10 20.41
20 820 3300 100 205 150 175 130 80 2.0 61.0 4 140 300 81 30 10 30.96
20 820 3300 100 205 150 175 130 80 2.0 61.0 4 180 340 121 30 10 32.18
20 820 3300 100 205 150 175 130 80 2.0 61.0 4 140 340 81 30 10 54.73
25 1600 2700 125 257 195 225 150 100 2.0 81.0 5 180 380 121 40 40 56.50
25 1600 2700 125 257 195 225 150 100 2.0 81.0 5 250 450 191 40 40 59.60
