KHỚP NỐI TRỤC KTR ROTEX CÓ ỐNG LÓT KẸP CÔN
MÔ TẢ: Khớp nối trục KTR Rotex có ống kẹp côn ROTEX® torsionally flexible jaw coupling for taper clamping sleeve. Các khớp nối trục Rotex KTR có ống kẹp côn là khớp nối đàn hồi có thể kết hợp với nhiều loại ống kẹp côn. Thiết kế ngắn của khớp nối trục rotex này kết hợp với khóa côn trượt tạo điều kiện thuận lợi cho việc lắp đặt và căn chỉnh trục của khớp nối linh hoạt này. Các vịt kẹp sẽ được sử dụng bổ sung để giữ chặt kết nối ma sát.
THÔNG SỐ KỸ THUẬT
Tại sao lựa chọn ĐẠI HỒNG PHÁT là nhà cung cấp khớp nối Rotex có ống lót kẹp côn KTR
Những lợi ích vượt trội mà Quý khách khi mua sản phẩm Khớp nối Rotex KTR từ Đại Hồng Phát.
1. Mua sản phẩm chính hãng nhập khẩu trực tiếp từ KTR Germany.
2. Bảo vệ rủi ro của bạn, chống lại hàng giả.
3. Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.
4. Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.
5. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).
6. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.
7. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.
8. Cung cấp Catalogue chính hãng cho các sản phẩm.
9. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.
10. Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.
11. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
Đại Hồng Phát Corp. là đại diện cung cấp tất cả sản phẩm KTR trên toàn Việt Nam.
Ngoài ra, Đại Hồng Phát còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: nối trục, khớp nối mềm, khớp nối răng, khớp nối servo, khớp nối lò xo, khớp nối giảm giật, khớp nối giảm chấn cao su, khớp nối trục cao su, khớp nối cao su giảm chấn hoa thị, khớp nối hoa mai, khớp nối cao su giảm chấn, khớp nối mềm cao su, khớp nối trục đàn hồi, khớp nối trục mềm, khớp nối mềm, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.

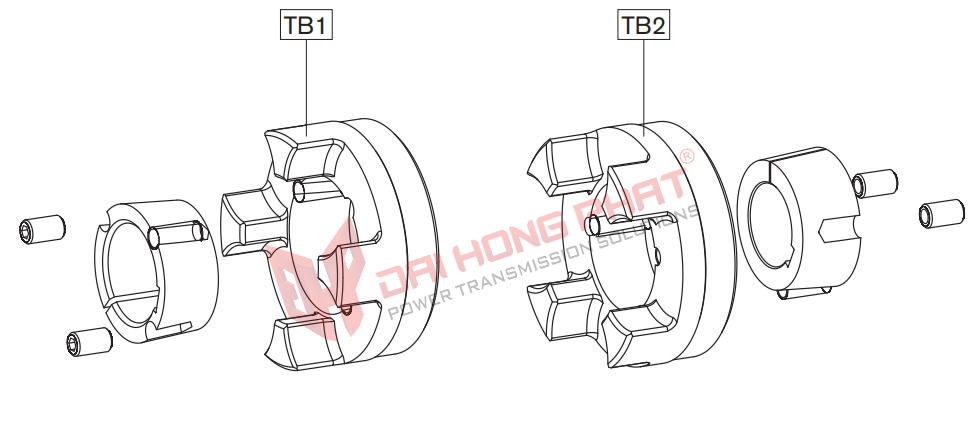

Đặc điểm khớp nối trục KTR Rotex có ống kẹp côn
Khớp nối trục KTR Rotex có ống kẹp côn ROTEX® torsionally flexible jaw coupling for taper clamping sleeve
Các khớp nối trục Rotex KTR có ống kẹp côn là khớp nối đàn hồi có thể kết hợp với nhiều loại ống kẹp côn.
Thiết kế ngắn của khớp nối trục rotex này kết hợp với khóa côn trượt tạo điều kiện thuận lợi cho việc lắp đặt và căn chỉnh trục của khớp nối linh hoạt này.
Các vịt kẹp sẽ được sử dụng bổ sung để giữ chặt kết nối ma sát.
Đặc trưng khớp nối trục Rotex có ống kẹp côn:
- Khớp nối trục Rotex có thể được kết hợp với khóa kẹp côn trượt phù hợp, tạo điều kiện thuận lợi cho việc căn chỉnh trục của khớp nối
- Thiết kế ngắn gọn
- Dễ dàng tháo lắp, bảo vệ bổ sung bằng khớp khóa dương, mỗi nửa vít kẹp nằm trong trung tâm khớp nối và ống kẹp côn
- Tiêu chuẩn ATEX9 theo chỉ thị của EU 2014/34/EU
- Giảm rung chấn
- Đồng trục, xuyên tâm, góc
- Bảo trì miễn phí
Tính chất: khớp nối trục Rotex có ống kẹp côn
Tính chất của khớp nối hàm linh hoạt dạng xoắn: Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và một vòng đệm đàn hồi (vòng đàn hồi / vòng cam, vòng tím, vòng xanh) được làm bằng T-PUR. Các mức độ cứng khác nhau của T-PUR-spider cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối Rotex.
Các khớp nối ROTEX có ống kẹp côn yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp / tháo rời dễ dàng. Nhiều loại cung cấp tính linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua các loại trung tâm khác nhau.
Chức năng khớp nối trục Rotex có ống kẹp côn
Chức năng của khớp nối hàm linh hoạt xoắn: Khớp nối trục Rotex đảm bảo truyền lực giảm rung xoắn và hấp thụ các chấn động do máy móc hoạt động không đều.
Các chất đàn hồi trở nên biến dạng khi tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.
Tất cả các kích cỡ của khớp nối đàn hồi ROTEX đều có góc xoắn tối đa là 5 °. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.
Vật liệu của khớp nối trục KTR Rotex dẻo xoắn:
Vật liệu đàn hồi T-PUR của chúng tôi chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với polyuretan thông thường. Từ góc nhìn trực quan, vật liệu T-Pur bằng các màu cam (92 Sh A), tím (98 Sh A) và xanh lục nhạt (64 Sh D).
Vòng đệm polyurethane trước đây với các màu vàng, đỏ và trắng tự nhiên với dấu răng màu xanh lá cây vẫn tiếp tục được cung cấp theo yêu cầu.
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

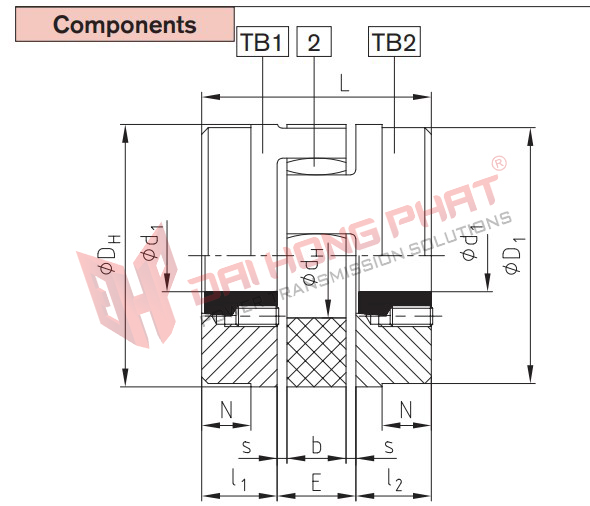

THÔNG SỐ KỸ THUẬT KHỚP NỐI TRỤC ROTEX CÓ ỐNG KẸP CÔN
ROTEX® shaft coupling for taper clamping bush | ||||||||||
Size | Taper clam- ping bush | Dimensions [mm] | ||||||||
l1;l2 | s | b | L | DH | D1 | dH | Length [mm] |
TA [Nm] | ||
24 | 1008 | 22 | 2.0 | 14 | 62 | 55 | 55 | 27 | 13 | 5.7 |
28 | 1108 | 23 | 2.5 | 15 | 66 | 65 | 65 | 30 | 13 | 5.7 |
38 | 1108 | 23 | 3.0 | 18 | 70 | 80 | 78 | 38 | 13 | 5.7 |
42 | 1610 | 26 | 3.0 | 20 | 78 | 95 | 94 | 46 | 16 | 20 |
48 | 1615 | 39 | 3.5 | 21 | 106 | 105 | 104 | 51 | 16 | 20 |
55 | 2012 | 33 | 4.0 | 22 | 96 | 120 | 118 | 60 | 22 | 31 |
65 | 2012 | 33 | 4.5 | 26 | 101 | 135 | 115 | 68 | 22 | 31 |
75 | 2517 | 52 | 5.0 | 30 | 144 | 160 | 158 | 80 | 25 | 49 |
3020 | 32 | 92 | ||||||||
90 | 3020 | 52 | 5.5 | 34 | 149 | 200 | 160 | 100 | 32 | 92 |
100 | 3535 | 90 | 6 | 38 | 230 | 225 | 180 | 113 | 49 | 113 |
125 | 4545 | 114 | 7.0 | 46 | 288 | 290 | 230 | 147 | 49 | 192 |
