KHỚP NỐI TRỤC RINGFEDER TNB BHDD

MÔ TẢ: Khớp nối trục đàn hồi RINGFEDER TNB được sử dụng trên toàn cầu trong các ứng dụng công nghiệp nặng đòi hỏi kỹ thuật cao qua độ bền và chức năng vượt trội - hoạt động tối đa cho máy móc và nhà máy. Các khớp nối trục linh hoạt giúp bù sai lệch trục, hướng tâm và hướng góc và chắc chắn để có thể chống lại môi trường bất lợi như nhiệt độ khắc nghiệt hoặc bụi bẩn dày đặc. Khớp nối trục Ringfeder TNB được ưu tiên sử dụng trong các nhà máy thép, nhà máy cán thép và xi măng, trong khai thác mỏ và máy xây dựng, ví dụ như máy xúc, máy hủy tài liệu và máy khoan hầm, cũng như trong công nghệ ngoài khơi. Khớp nối linh hoạt xoắn, bù cho lệch trục góc, hướng tâm và hướng trục Vòng đệm được tải khi nén Các vòng đệm có thể được thay thế mà không cần phải di chuyển các máy ghép nối Vòng đệm giảm chấn cao su có sẵn ở nhiều mức độ cứng khác nhau. Hãng sản xuất: Ringfeder Xuất xứ: Germany

THÔNG SỐ KỸ THUẬT

Lựa chọn khớp nối trục Ringfeder TNB BHDD tại Đại Hồng Phát

Những lợi ích vượt trội mà Quý khách khi mua sản phẩm Khớp nối trục Ringfeder từ Đại Hồng Phát.

1. Mua sản phẩm chính hãng nhập khẩu trực tiếp từ RINGFEDER Germany.
2. Bảo vệ rủi ro của bạn, chống lại hàng giả.

3. Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.

4. Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.

5. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).

6. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.

7. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.

8. Cung cấp Catalogue chính hãng cho các sản phẩm.
9. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.

10. Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.

11. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.

Đặc điểm khớp nối trục Ringfeder BHDD

Khớp nối trục được thiết kế nhiều phần với vòng đệm giảm chấn chất liệu VKR – Các hub có thể tháo rời

Khớp nối trục Ringfeder TNB BHDD được thiết kế nhiều phần với phần hub có thể tháo rời xuyên tâm và vòng đệm VkR. Dễ dàng thay thế vòng đệm giảm chấn đàn hồi mà không cần chuyển động dọc trục của các máy ghép nối. Dễ dàng lắp ráp bộ truyền động do phần trung tâm có thể chèn được.

- Khớp nối Linh hoạt xoắn, bù cho lệch trục góc, xuyên tâm và trục
- Bộ vòng đệm được tải khi nén
- Các bộ đệm có thể được thay thế xuyên tâm mà không cần phải di chuyển các máy ghép nối
- Chất liệu vòng đệm cao su giảm chấn đàn hồi có sẵn ở nhiều mức độ cứng khác nhau
- Thích hợp với nhiệt độ từ –30 ° C đến + 100 ° C
- Đường kính ngoài lên đến 900 mm
- Lỗ khoan lên đến tối đa. 400 mm
- Mô-men xoắn lên đến T Kn = 260.000 Nm / T Kmax = 780.000 Nm
- Tốc độ lên đến n max = 4.100 vòng / phút

Ứng dụng: khớp nối trục Ringfeder TNB BHDD

Khớp nối trục đàn hồi RINGFEDER TNB BHDD được sử dụng trên toàn cầu trong các ứng dụng công nghiệp nặng đòi hỏi kỹ thuật cao qua độ bền và chức năng vượt trội - hoạt động tối đa cho máy móc và nhà máy. Các khớp nối trục linh hoạt giúp bù sai lệch trục, hướng tâm và hướng góc và chắc chắn để có thể chống lại môi trường bất lợi như nhiệt độ khắc nghiệt hoặc bụi bẩn dày đặc. Khớp nối trục Ringfeder TNB được ưu tiên sử dụng trong các nhà máy thép, nhà máy cán thép và xi măng, trong khai thác mỏ và máy xây dựng, ví dụ như máy xúc, máy hủy tài liệu và máy khoan hầm, cũng như trong công nghệ ngoài khơi. Mô-men xoắn được truyền qua vòng đệm cao su đàn hồi chịu áp lực, chịu được dầu, được làm bằng Perbunan hoặc Polyurethane chất lượng cao.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH

HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

Tránh rung động momen xoắn

Nhờ khả năng phục hồi quay vòng của khớp nối, các chuyển động xoắn từ phạm vi hoạt động của máy móc nhà máy có thể được chuyển sang phạm vi tốc độ quay mà không có tác động tiêu cực nào xảy ra. Các bộ vòng đệm đàn hồi có khả năng giảm chấn bằng vật liệu giúp cho các khớp nối có thể giữ các cải tiến cộng hưởng trong giới hạn khi đi qua các phạm vi tốc độ nguy hiểm, do đó bảo vệ các máy được ghép nối khỏi bị hư hỏng. Các khớp nối cũng giảm thiểu các độ sốc mô-men xoắn và làm cho một hệ thống rung động bị kích thích bởi một tác động sẽ dừng máy rất nhanh do chất lượng giảm chấn của vật liệu. Sự dẫn truyền của tiếng ồn do vòng đệm được ngăn chặn.

Vật liệu đàn hồi khớp nối trục Ringfeder TNB BHDD

Cao su điện không mong muốn. Vòng đệm cao su màu đỏ (VkR) và màu trắng (VkW) đảm bảo cách điện giữa các máy được kết nối miễn là không có các kết nối dẫn điện khác. Khả năng phục hồi của từng vật liệu đàn hồi được chỉ định bởi độ cứng Shore của chúng. Từ những giá trị này, một kết luận gián tiếp có thể được rút ra về các mômen mà khớp nối có thể truyền và độ cứng lò xo của nó.

Điều kiện môi trường

Các vật liệu đàn hồi được sử dụng hoạt động đáng tin cậy trong phạm vi nhiệt độ xung quanh –30 ° đến + 100 ° C.

Tài liệu tham khảo catalogue khớp nối trục Ringfeder TNB BHDDtài liệu khớp nối trục Ringfeder TNb BHDD
Tài liệu hướng dẫn cài đặt khớp nối trục Ringfeder TNB BHDD
tài liệu khớp nối trục Ringfeder TNb BHDD

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH

HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

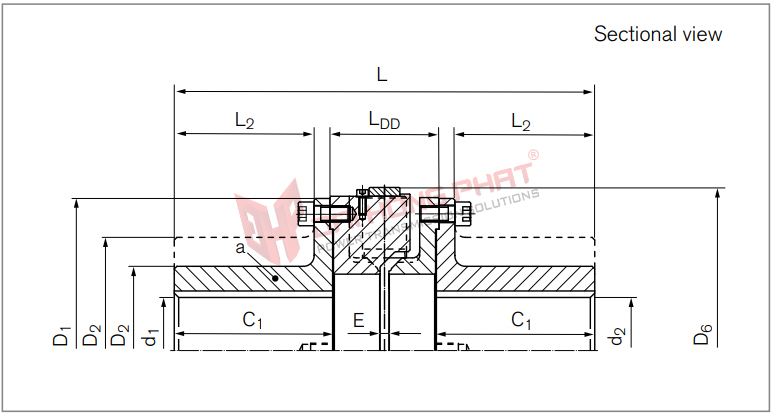

THỐNG SỐ KỸ THUẬT KHỚP NỐI TRỤC RINGFEDER TNB BHDD

KHỚP NỐI TRỤC RINGFEDER TNB BHDD

Size C1 L L2 LDD E Gwa1) Gwub
mm mm mm mm mm kg kg
240 130 360 113 104 10 30 58
240 150 400 133 104 10 35 68
300 160 438 139 124 10 56 109
300 186 490 165 124 10 71 140
350 180 478 159 124 10 72 139
350 231 580 210 124 10 121 238
400 190 512 167 138 10 104 203
400 239 610 216 138 10 163 321
450 200 532 177 138 10 136 266
450 239 610 216 138 10 187 386
500 228 608 199 160 14 195 380
500 279 710 250 160 14 273 536
550 228 608 199 160 14 219 427
550 279 710 250 160 14 312 613
600 258 678 229 170 14 303 595
600 299 760 270 170 14 396 782
650 258 688 225 182 14 350 688
650 299 770 266 182 14 422 832
700 298 786 263 200 14 467 914
700 345 880 310 200 14 631 1241
800 338 866 303 200 14 686 1350
800 365 920 330 200 14 796 1570
900 338 878 297 214 14 811 1601
900 399 1000 358 214 14 1158 2295
