MỘT SỐ CHI TIẾT VỀ KHỚP NỐI RĂNG

Chi tiết về khớp nối răng vỏ thép

I. Tổng quan ( Khái niệm) Khớp nối răng là gì?

Khớp nối răng trở thành loại khớp nối trục phổ biến trong ngành cơ khí công nghiệp hiện nay. Bên cạnh đó còn có các loại khớp nối trục khác như: khớp nối cứng, khớp nối mềm, khớp nối các đăng, khớp nối thủy lực, khớp nối lò xo, khớp nối servo cho động cơ, khớp nối ly hợp...Sau đây, Đại Hồng Phát sẽ trình bày một số chi tiết về khớp nối răng để bạn hiểu rõ và đưa ra cho mình một sự lựa chọn tốt nhất, hạn chế ngừng máy móc cho nhà máy bạn,...

Khớp nối bánh răng là một loại  "Khớp nối trục" - (Couplings) là một chi tiết trung gian dùng để kết nối các trục với nhau, làm nhiệm vụ truyền chuyển động từ trục dẫn động (Motor, hộp số giảm tốc...) đến trục của máy công tác (Quạt, băng tải, máy bơm nước....) -  Ngoài ra khớp nối răng còn có tác dụng đóng mở các cơ cấu, ngăn ngừa quá tải, giảm tải trọng động, bù sai lệnh tâm giữa các trục...

Riêng khớp nối răng sẽ có những đặc tính cụ thể hơn khớp nối trục. Khớp nối trục răng là một trong những loại khớp nối cơ khí được ứng dụng khá phổ biến trong nhiều ngành công nghiệp, đặc biệt là trong hộp số, cần trục, tời nâng, các ngành sản xuất thép, máy khuấy, băng tải công nghiệp.

Chất liệu khớp nối răng được làm bằng thép và được sử dụng phổ biến trên toàn thế giới trong tất cả các lĩnh vực công nghiệp nặng nơi phải truyền mô men xoắn cực cao từ trục này sang trục khác. Khớp nối răng bao gồm các ứng dụng đặc biệt nặng, ví dụ như trong hệ thống truyền động trực tiếp của băng tải, máy trộn, máy cán hoặc bàn lăn. Là kết nối trục linh hoạt, khớp nối bánh răng truyền mômen xoắn tích cực nhờ các trục có răng xoay, cũng phù hợp để bù đắp hiệu quả các sai lệch trục, lệch hướng tâm và lệch trục góc. Nhờ bôi trơn bằng mỡ chất lượng cao với phụ gia áp suất cực cao, lực khôi phục tối thiểu đạt được và do đó đảm bảo hoạt động đáng tin cậy, gần như không mài mòn. Hệ thống mô-đun độc đáo cung cấp cho người dùng sự linh hoạt tối đa trong việc lắp ráp các thiết kế khớp nối phù hợp chính xác - các bộ phận phù hợp, ví dụ như đĩa phanh hoặc tang trống và trục xoắn, có thể được điều chỉnh cho phù hợp với các yêu cầu cụ thể.

Nhận báo giá khớp nối trục Đại Hồng Phát 0906 955 057

II. Cấu tạo khớp nối răng

Bao gồm 2 phần:

  • 2 ống trong
  • 2 ống ngoài

Khớp nối răng vỏ thép JAC Coupling Đại Hồng Phát

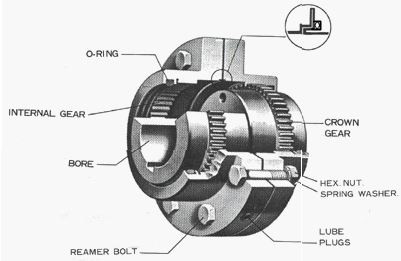

Hình: Cấu tạo khớp nối răng

Mỗi ống trong được lắp đặt một cách chặt chẽ và cố định bằng các bu lông. Răng của khớp nối này có dạng thân khai. Hầu hết cấu tạo gồm 2 ống trong một có răng phía ngoài và 2 ống ngoài có răng phía trong lồng vào nhau, mỗi ống trong được lắp đặt một cách chặt chẽ, cố định với nhau bằng các bu lông, răng các khớp nối này có dạng thân khai, có góc ăn khớp 20 độ, số răng từ 30 đến 80 răng.

Nhờ cấu tạo đặc điểm này mà kết cấu khớp nối răng gear coupling này được ứng dụng phổ biến và rộng rãi trong điều kiện làm việc chịu tải cao, tốc độ thấp, thường thấy trong hộp số.

III. Ứng dụng của khớp nối răng

Khớp nối răng thường xuất hiện trong các hệ thống máy có lực tải cao kèm theo điều kiện đường kính trục lớn. Loại khớp nối cơ khí này được ứng dụng phổ biến trong các ngành công nghiệp. Đặc biệt là trong hộp số, cầu trục, tời nâng, máy khuấy, băng tải công nghiệp hay các ngành sản xuất thép,…

Ưu điểm khớp nối răng

Các loại khớp nối răng là loại khớp nối được ưu tiên hàng đầu cho nhà máy không chỉ vì:

  • Khớp nối răng có thực hiện tốt vai trò truyền động momen và tỉ số truyền rất lớn.
  • Khớp nối có dạng hình nón, sở hữu độ bền cao.
  • Dễ dàng lắp đặt, sử dụng và thay thế phụ tùng tương thích.
  • Thường được làm từ chất liệu thép tiêu chuẩn S45C và thép hợp kim
  • Tốc độ hoạt động tối đa của khớp nối dạng răng lên đến 12000v/p, momen 5.000.000 kg.cm.

Khớp nối răng có thể có mô-men xoắn cao dù kích thước nhỏ gọn. Răng bên trong và bên ngoài kết nối với nhau để truyền tải. Cho phép lệch trục giữa trục: lệch góc, trục và lệch song song trong một thiết bị nén. Được ứng dụng trong các ngành công nghiệp hạng nặng: băng tải, máy trộn, máy cán.

Nhận báo giá khớp nối trục Đại Hồng Phát 0906 955 057

Tại sao lựa chọn ĐẠI HỒNG PHÁT là nhà cung cấp Khớp nối răng chính hãng cho công ty quý khách:

1. Sản phẩm chính hãng nhập khẩu trực tiếp từ các hãng Ringfeder, PT Coupling, JAC Coupling,  Cross Morse
2. Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.
3. Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.
4. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).
5. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.
6. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.
7. Cung cấp Catalogue chính hãng cho các sản phẩm.
8. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.
9. Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.
10. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.

Đây là những lợi ích vượt trội mà Quý khách chỉ có được khi mua sản phẩm chính hãng từ Đại Hồng Phát.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:

PHÒNG KINH DOANH

HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

IV. Các loại khớp nối răng và tính năng từng loại khớp nối răng

Dưới đây là toàn bộ những thông tin liên quan đến sản phẩm khớp nối răng Quý khách vui lòng liên hệ đến công ty để được tư vấn báo giá khớp nối răng nhanh chóng nhé.

1. Khớp nối răng Ringfeder TNZ
Các loại khớp nối răng Ringfeder TNZ:

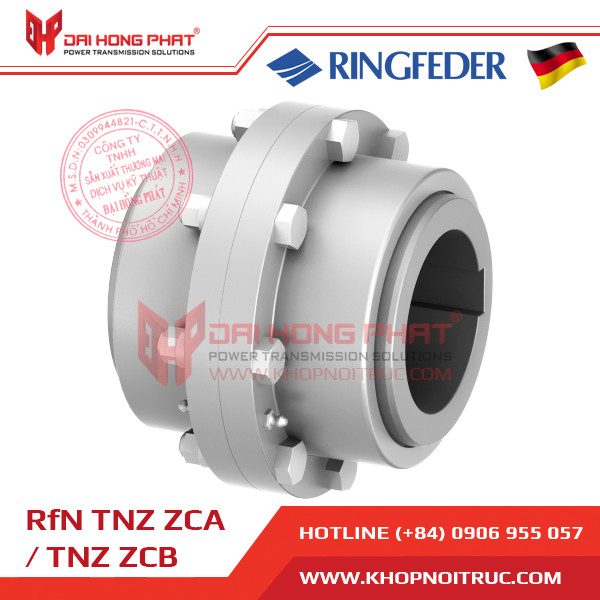

Khớp nối răng Ringfeder TNZ ZCA / ZCB
Khớp nối răng ringfeder TNZ ZCAU / ZCBU
Khớp nối răng Ringfeder TNZ ZCAUU / ZCBUU
Khớp nối răng Ringfeder TNZ ZCAF / ZCBF
Khớp nối răng Ringfeder TNZ ZCAZ / ZCBZ
Khớp nối răng Ringfeder TNZ - ZCA-BT / ZCB-BT
Khớp nối răng Ringfeder TNZ ZCA-BS / ZCB-BS
Khớp nối răng Ringfeder TNZ ZCAK / ZCBK
Khớp nối răng Ringfeder TNZ ZCAV / ZCBV
Khớp nối răng Ringfeder TNZ ZCH
Khớp nối răng Ringfeder TNZ ZCHU
Khớp nối răng Ringfeder TNZ ZCHUU

Khớp nối răng Ringfeder TNZ Đại Hồng Phát    Khớp nối răng Ringfeder TNZ Đại hồng phát

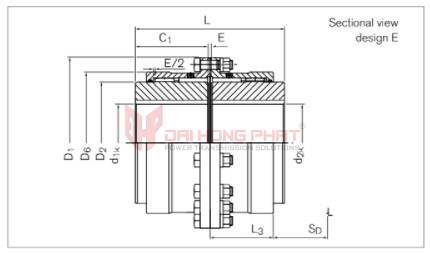

Các tính năng chung khớp nối răng Ringfeder TNZ
- Khớp nối răng xoắn cứng làm bằng thép chất lượng cao
- Thiết kế rất nhỏ gọn dẫn đến mật độ năng lượng cao
- Cho phép Bù lệch trục góc, lệch hướng tâm và trục. Tùy thuộc vào loại và kích thước khớp nối răng tiêu chuẩn cho phép lệch góc lên đến 0,5 độ trên mỗi mặt phẳng răng và chuyển động dọc trục vài mm. Tối đa. độ dịch chuyển trục hướng tâm có thể xảy ra phụ thuộc vào khoảng cách giữa hai mặt phẳng răng.
- Thích hợp để sử dụng ở nhiệt độ lên đến +120 ° C
- Có sẵn với ống thép
- Vòng chữ O đàn hồi có thể được thay thế mà không cần phải di chuyển các máy được ghép nối
- Lỗ khoan lên đến 270 mm
- Mô-men xoắn lên đến T Kn = 195.000 Nm / T Kmax = 390.000 Nm
- Tốc độ lên đến n max = 6.000 vòng / phút

Nhận báo giá khớp nối trục Đại Hồng Phát 0906 955 057

Ứng dụng khớp nối răng Ringfeder TNZKhớp nối răng Ringfeder bao gồm các ứng dụng đặc biệt nặng, ví dụ như trong hệ thống truyền động trực tiếp của băng tải, máy trộn, máy cán hoặc bàn lăn, sản xuất thép

2. Khớp nối răng PT Coupling

Khớp nối răng PT Coupling có 2 dạng: Khớp nối răng PT Coupling DHP-PG20/PGL20Khớp nối răng PT Coupling DHP-PSS/PCC

Khớp nối răng vỏ thép PT Coupling PG 20 PGL20 Khớp nối răng vỏ thép PT Coupling PSS/PCC

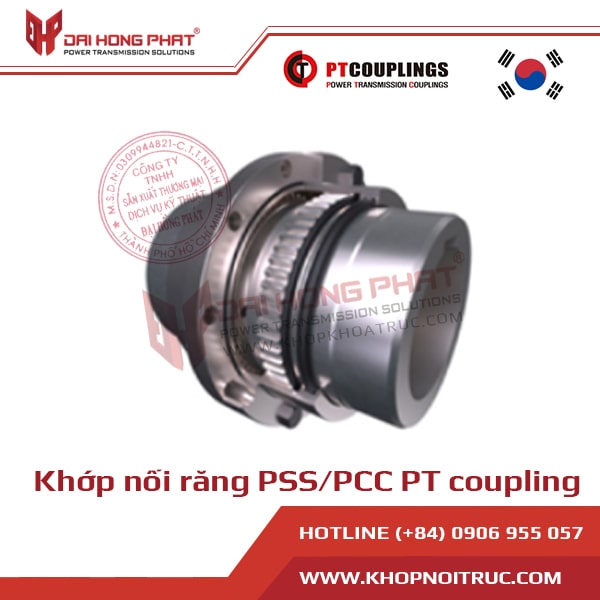

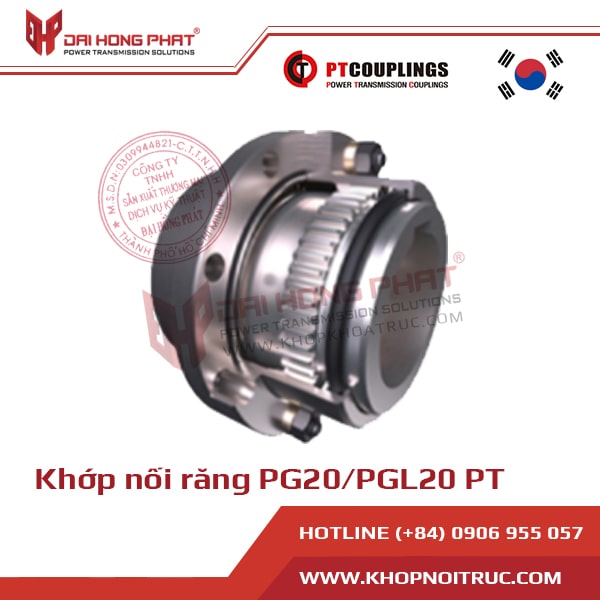

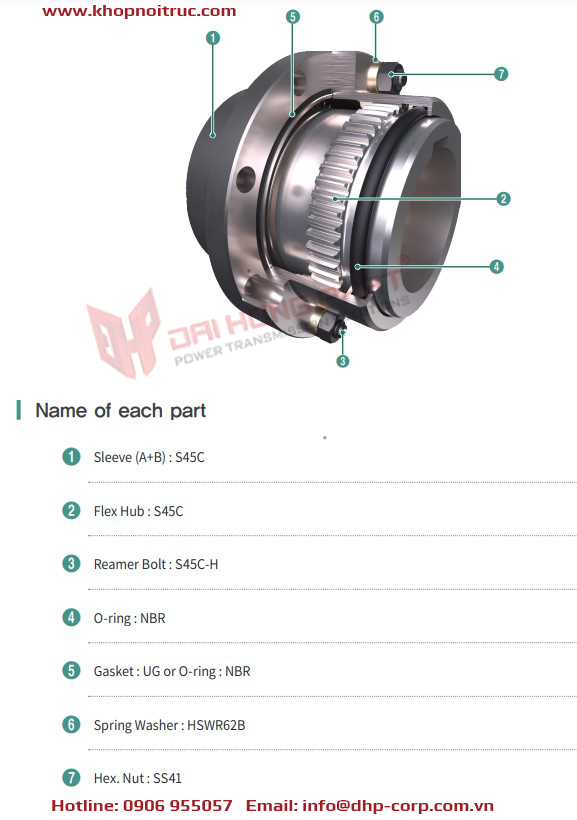

Hình: Khớp nối răng PT Coupling DHP-PG20/PGL20, Khớp nối răng PT Coupling DHP-PSS/PCC

Khớp nối răng PT Coupling có mômen xoắn cao dù kích thước nhỏ gọn. Có 2 bánh răng 2 bên gắn kết với nhau để truyền tải. Loại khớp nối răng hoàn toàn bằng kim loại.

Các khớp nối răng PT Coupling có thể truyền mô-men xoắn trong khi hoạt động từ dưới 100 vòng / phút đến 8000 vòng / phút mà không gặp vấn đề gì nếu khớp nối được bôi trơn đúng cách.

Hiện tại, khớp nối răng PT Coupling sản xuất theo AGMA, tiêu chuẩn quốc tế trên thực tế, và theo JIS, Tiêu chuẩn Nhật Bản. Bên cạnh đó, chúng tôi có thể điều chỉnh các khớp nối răng tiêu chuẩn của mình để phù hợp với nhu cầu đặc biệt của khách hàng.

- Số vòng quay: từ 2150 - 8000 rpm
- Momen xoắn: 859 - 114509 Nm
- Đường kính lỗ trục bore: 13-254mm

Khớp nối răng vỏ thép PT Coupling

Đủ kích thước, tư vấn thêm để chọn khớp nối răng phù hợp của hãng PT Coupling này nhé
Nhận báo giá khớp nối trục Đại Hồng Phát 0906 955 057

3. Khớp nối răng JAC Coupling

<<Click here>>

Khớp nối răng vỏ thép JAC SSM - CCM , Khớp nối răng vỏ thép JAC SEM - CEM

Khớp nối răng vỏ thép JAC Coupling SSM/CCM Khớp nối răng vỏ thép JAC Coupling SEM CEM

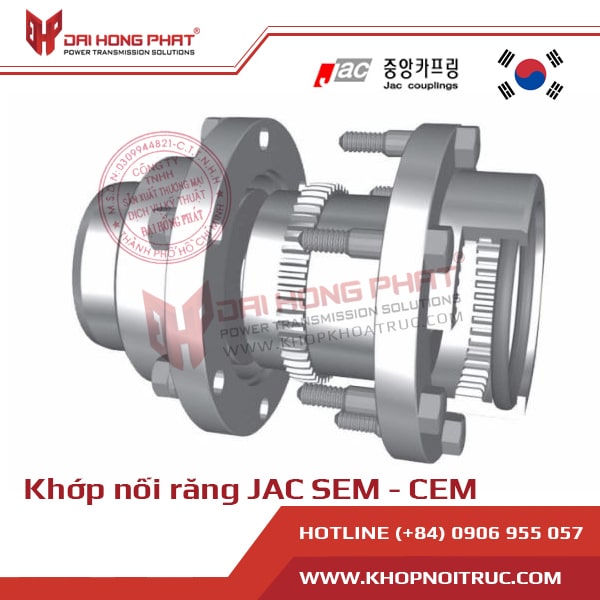

Hình: Khớp nối răng vỏ thép JAC Coupling SSM CCM - SEM CEM

Khớp nối răng vỏ thép JAC với tiêu chuẩn Hàn Quốc được thiết kế mang lại hiệu suất cao bằng cách sử dụng kỹ thuật tốt nhất. Với khả năng xử lý trọng tải nặng, khớp nối răng JAC nhỏ hơn và nhẹ hơn bất kỳ khớp nối nào khác. Tiếng ồn hay độ rung hầu như không tạo ra ngay cả khi hoạt động ở tốc độ cao.

Với khả năng chuyển tải nặng, khớp nối bánh răng vỏ thép JAC nhỏ hơn và nhẹ hơn nhiều so với bất kỳ hãng khác. Tiếng ồn hoặc rung động hầu như không được tạo ra ngay cả trong hoạt động tốc độ cao.

Răng của hub ngoài được chế tạo theo biên dạng hình cong (crown shape). Vì vậy, ngay cả khi sự lệch trục xảy ra, nó vẫn hoạt động tốt. Trên cả hai thanh trượt vì có rãnh nên dễ dàng gắn vào và không bị rò rỉ dầu mỡ.

Khớp nối răng làm bằng S45C. JAC Coupling đang sản xuất với thiết kế mới và kiểm soát kỹ lưỡng các khớp nối tiêu chuẩn chất lượng cao phù hợp với KS và JIS.

- Số vòng quay: từ 610 - 4000 rpm
- Momen xoắn: 803 - 3.310.000 Nm
- Đường kính lỗ trục bore: 17-710mm

Đủ kích thước, tư vấn thêm để chọn khớp nối răng phù hợp của hãng JAC Coupling này nhé

Nhận báo giá khớp nối trục Đại Hồng Phát 0906 955 057

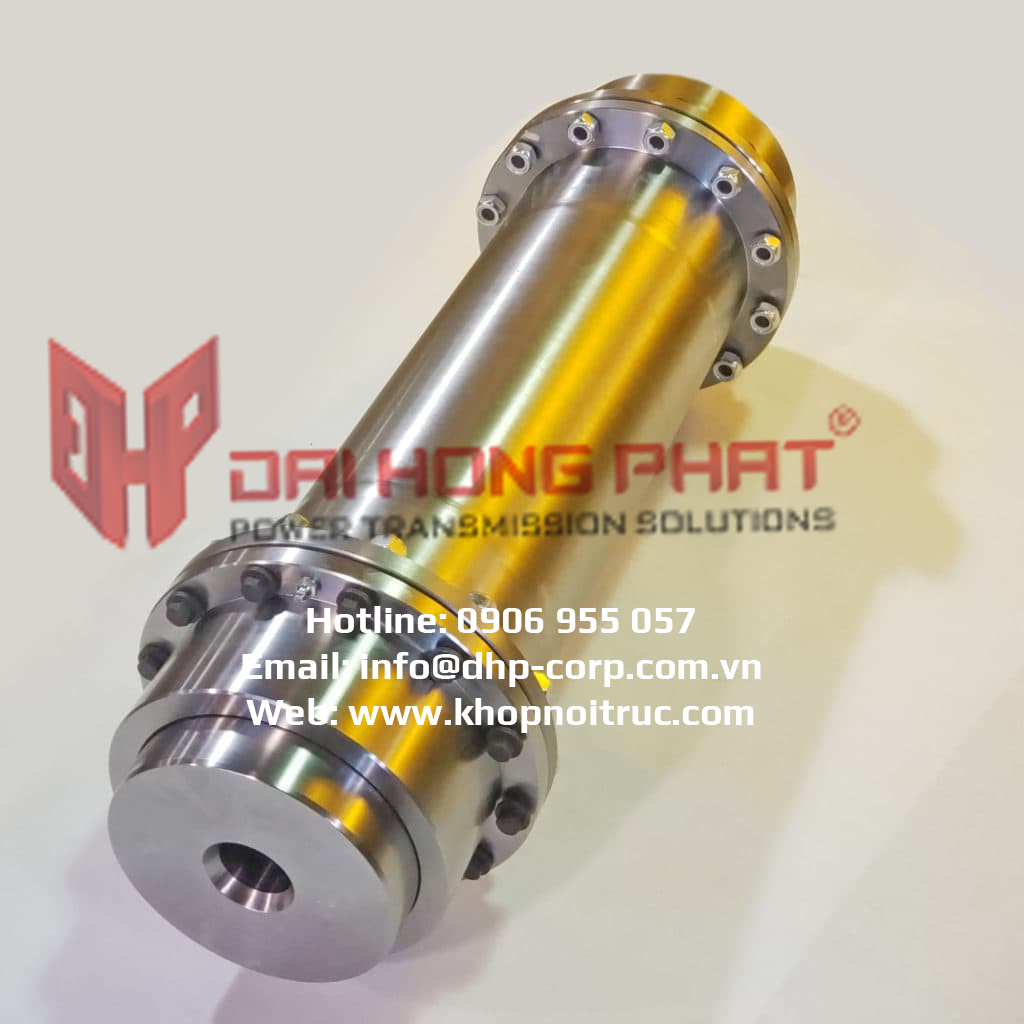

Khớp nối răng vỏ thép dạng dài Đại Hồng Phát

Giới thiệu khớp nối răng vỏ thép dạng dài Đại Hồng Phát

4. Khớp nối răng GF Cross Morse

Khớp nối răng GF Cross Morse được thiết kế với chi phí thấp, khớp nối răng cho các ứng dụng năng lượng thấp hơn, có sẵn trong 10 kích cỡ với công suất mô-men xoắn tới 410Nm và tốc độ trục lên tới 14.000 vòng / phút.

Khớp nối GF bao gồm hai trung tâm bằng thép với răng bánh răng cưa và ống bên ngoài, được bảo vệ chống ăn mòn, được kết nối bằng một ống nhựa tổng hợp.

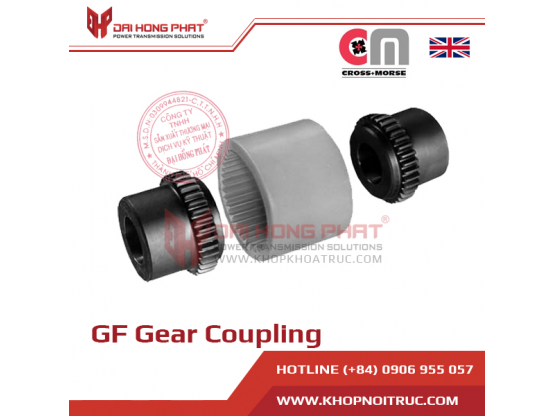

Khớp nối răng GF cross Morse

Tài liệu tham khảo Khớp nối răng GF

khớp nối răng GF

Các Sleeve được sản xuất từ polyamide trọng lượng phân tử cao, được điều hòa nhiệt độ và tẩm chất bôi trơn rắn để cung cấp một cuộc sống lâu dài không cần bảo trì.

Các sleeve này có khả năng chống ẩm cao trong khí quyển và phạm vi nhiệt độ hoạt động từ 2020C đến + 80˚C với khả năng chịu được 120˚C trong thời gian ngắn.

Các khớp nối răng GF được chế tạo với hai chiều dài trung tâm; một hub tiêu chuẩn phù hợp với hầu hết các ứng dụng và một hub dài hơn (ref GFL) được thiết kế để phù hợp với toàn bộ chiều dài trục trên các động cơ tiêu chuẩn

Các size của khớp nối răng GF: GF 28, GF 32, GF 38, GF 42, GF 48, GF 55, hàng có sẵn tại kho.



Nhận báo giá khớp nối trục Đại Hồng Phát 0906 955 057

Trên đây là Đại Phát Phát tóm tắt toàn bộ những thông tin liên quan đến sản phẩm khớp nối răng. Quý khách vui lòng liên hệ đến công ty để được tư vấn báo giá khớp nối răng nhanh chóng nhé.

Ngoài ra, Đại Hồng Phát còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: nối trục, khớp nối mềm, khớp nối răng, khớp nối servo, khớp nối lò xo, khớp nối giảm giật, khớp nối giảm chấn cao su, khớp nối trục cao su, khớp nối cao su giảm chấn hoa thị, khớp nối hoa mai, khớp nối cao su giảm chấn, khớp nối mềm cao su, khớp nối trục đàn hồi, khớp nối trục mềm, khớp nối mềm, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.
