NHỮNG ĐIỀU CẦN BIẾT VỀ KHỚP NỐI ĐĨA - ĐẠI HỒNG PHÁT

Khớp nối đĩa truyền mô-men xoắn từ ổ đĩa đến bu-lông dẫn động hoặc trục theo phương tiếp tuyến trên một vòng tròn bu-lông chung. Mô-men xoắn được truyền giữa các bu lông thông qua một loạt các đĩa thép không gỉ, mỏng được lắp ráp trong một kiện. Sai lệch được thực hiện bằng cách làm biến dạng vật liệu giữa các bu lông.

Khớp nối đĩa là khớp nối điều khiển chuyển động (servo) hiệu suất cao [cần định hướng] được thiết kế để trở thành phần tử truyền mô-men xoắn (bằng cách kết nối hai trục với nhau) đồng thời có khả năng chống lệch trục. Nó được thiết kế để linh hoạt, trong khi vẫn giữ được lực xoắn khi chịu tải mô-men xoắn cao. Thông thường, các khớp nối đĩa có thể xử lý tốc độ lên đến 10.000 vòng / phút.

Các loại khớp nối đĩa khác nhau:

• Khớp nối kiểu đĩa đơn bao gồm hai trục (các đầu của khớp nối, thường được làm từ nhôm, nhưng cũng được sử dụng thép không gỉ) và một lò xo đĩa đơn, phẳng, bằng thép không gỉ.

• Khớp nối kiểu đĩa đôi cũng bao gồm hai trục, nhưng có thêm một đệm giữa kẹp hai lò xo đĩa. Miếng đệm trung tâm có thể được làm bằng vật liệu tương tự như các miếng đệm, nhưng đôi khi có sẵn acetal cách điện, làm cho khớp nối cách điện.

So sánh sự khác biệt giữa hai loại khớp nối đĩa:

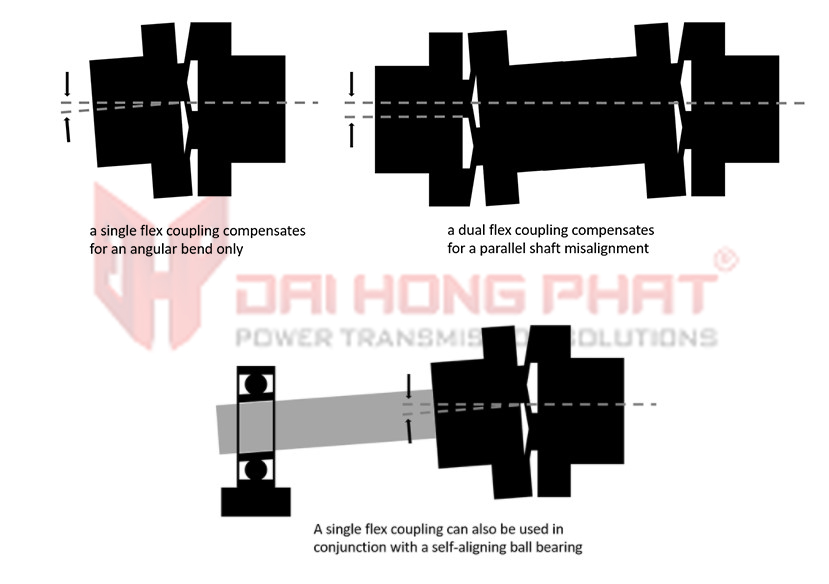

Sự khác biệt giữa hai loại là các khớp nối đĩa đơn không thể điều chỉnh lệch song song do độ uốn phức tạp sẽ được yêu cầu đối với đĩa đơn. Loại khớp nối đĩa đôi cho phép hai đĩa uốn cong theo các hướng ngược nhau để quản lý độ lệch song song tốt hơn. Các đĩa được gắn chặt vào các trục (và bộ đệm giữa trên các kiểu đĩa đôi) bằng các chốt vừa khít không cho phép bất kỳ sự phát hoặc phản ứng dữ dội nào giữa đĩa và các trục. Các đĩa có thể được uốn cong một cách dễ dàng và do đó, các khớp nối đĩa có một số tải trọng chịu lực thấp nhất có sẵn trong khớp nối điều khiển chuyển động.

Khớp nối đĩa cứng vẫn linh hoạt, là một giải pháp tuyệt vời cho các ứng dụng tốc độ cao. Nhược điểm là chúng mỏng hơn các khớp nối trung bình và có thể bị hỏng nếu sử dụng sai. Cần đặc biệt chú ý để đảm bảo rằng độ lệch nằm trong mức xếp hạng của khớp nối.\

Các tính năng và lợi ích khớp nối đĩa:

Các gói đĩa được xây dựng dưới sự nén cho phép mô-men xoắn chuyển động qua lại ở tốc độ cao

Sản xuất chính xác cao loại bỏ phản ứng dữ dội và rung động khớp

Bộ đĩa bằng thép không gỉ có độ bền cao, được thiết kế cho tuổi thọ tải động vô hạn ngay cả với lực tác động qua lại

Thiết kế đĩa linh hoạt mang lại tuổi thọ tải động vô hạn và cung cấp khả năng lệch góc, xuyên tâm và lệch trục

Thiết kế mô-đun để dễ dàng cài đặt

Đặc điểm khớp nối đĩa

Các kỹ sư đã sử dụng khớp nối đĩa mềm cho các ứng dụng đòi hỏi độ tin cậy và thời gian hoạt động tối đa, giảm thiểu mài mòn trên các thiết bị lân cận và loại bỏ nhu cầu bôi trơn hoặc bảo dưỡng khớp nối. Trước khi khớp nối đĩa được phát minh, khớp nối mềm gần như luôn bao gồm các bánh răng cần bôi trơn định kỳ hoặc các bộ phận bằng cao su và nhựa bị xuống cấp theo thời gian và cần phải thay thế. Khi các quy trình công nghiệp trở nên phức tạp hơn vào cuối thế kỷ 20, nhu cầu cải thiện cân bằng khớp nối trở nên quan trọng như một phương tiện giảm rung để bảo vệ vòng bi và vòng đệm của thiết bị được kết nối - điều mà khớp nối đĩa mềm đã giúp ích rất nhiều. Theo thời gian, việc sử dụng khớp nối đĩa đã phát triển thành nhiều ứng dụng khác nhau, với nhiều thiết kế máy tận dụng các đặc tính độc đáo của chúng. Bài viết giới thiệu này cung cấp một cái nhìn tổng quan ngắn gọn về cấu tạo cơ bản của khớp nối đĩa công nghiệp và những gì mang lại cho chúng hiệu suất và tuổi thọ mà nhiều kỹ sư đánh giá cao.

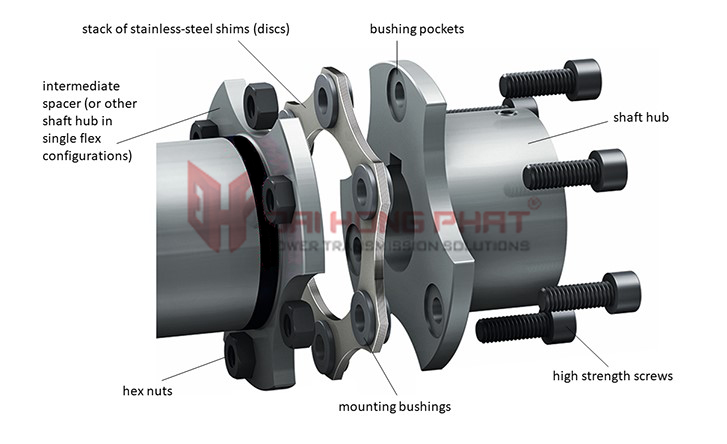

Đĩa mềm bao gồm các miếng chêm kim loại tấm mỏng, được dập hoặc cắt bằng tia laze theo hình vòng với một loạt các lỗ gắn; thông thường 6-8 nhưng nhiều hơn hoặc ít hơn cũng được sử dụng, tùy thuộc vào kích thước của khớp nối, với loại nhỏ nhất thường được sử dụng là 4 và với bất kỳ số lượng lỗ nào cho kích thước lớn nhất. Các miếng chêm được xếp chồng lên nhau và được giữ cố định bằng các ống lót, và gói đĩa kết quả được bắt vít vào hệ thống khớp nối. Việc bù sai lệch phụ thuộc vào tính linh hoạt của bản thân các miếng chêm, và nói chung là chồng càng lớn thì độ cứng tổng thể của gói đĩa cả về độ xoắn và độ uốn càng lớn. Việc căn giữa gói đĩa trong khớp nối có thể được thực hiện bằng các phương tiện khác nhau, với một phương pháp phổ biến là các túi được gia công chính xác trong các mặt bích lắp liền kề để giữ các gói đĩa ở vị trí đồng tâm bằng các ống lót của chúng. Các gói đĩa được gắn vào các trung tâm tương ứng của chúng bằng các khớp bắt vít xen kẽ giữa trung tâm dẫn động. Các phần của gói đĩa kết nối khoảng cách giữa các khớp bắt vít tương ứng mang lại sự linh hoạt và cho phép kết nối gói đĩa đơn với trục và bù cho một góc uốn cong trong khi truyền chuyển động quay và mô-men xoắn. Một gói đĩa đơn thường cứng khi cắt, có nghĩa là nó không thể bù cho sự lệch trục giữa hai trục được hỗ trợ cứng, trừ khi được sử dụng kết hợp với gói đĩa thứ hai để tạo ra sự uốn cong theo góc đối diện và hoàn thành phần bù song song. Ngoại lệ là khi một gói đĩa đơn được sử dụng cùng với một ổ trục tự căn chỉnh, thay thế gói đĩa thứ hai để mang lại sự tự do chuyển động theo góc thứ hai. Khoảng cách giữa các gói đĩa càng lớn thì độ lệch song song có thể được bù đắp càng lớn.

Độ cứng khi cắt của một gói đĩa đơn cung cấp một trong những chìa khóa để chạy trơn tru ở tốc độ cao. Hầu hết các khớp nối mềm có một số mức độ mềm theo hướng xuyên tâm, có nghĩa là lực ly tâm dễ làm biến dạng phần tử mềm hơn khi quay ở tốc độ cao hơn, dẫn đến mất ổn định và rung động. Ngược lại, các khớp nối đĩa có một khả năng duy nhất trong số các hệ thống khớp nối linh hoạt là giữ chặt tất cả các bộ phận của chúng trong các trục quay của chúng, bao gồm bất kỳ miếng đệm nào, ống trục dẫn động hoặc các bộ phận khác có thể được gắn giữa hai khớp nối mềm. Điều này làm cho chúng trở thành một lựa chọn tuyệt vời để cân bằng tốc độ cao. Một ưu điểm nữa của độ cứng xuyên tâm của bộ đĩa đơn là khả năng hỗ trợ các thiết bị trung gian. Thông thường nhất, thiết bị trung gian này là đồng hồ đo mô-men xoắn, được sử dụng rộng rãi trong các giá kiểm tra và các ứng dụng khác yêu cầu giám sát điều kiện. Điều này cho phép đồng hồ đo mô-men xoắn trở thành một phần không thể thiếu của hệ thống khớp nối, được giữ quay đồng tâm nhờ độ cứng xuyên tâm của khớp nối bộ đĩa đơn trên mỗi mặt lắp của nó.
