KHỚP NỐI TRỤC KTR ROTEX SH
MÔ TẢ: Khớp nối trục KTR Rotex SH với các trung tâm tách rời / SPLIT. Khớp nối trục ROTEX SH là một khớp nối đàn hồi với chia rời hub / hub SPLIT (nửa khớp nối vỏ) được đặc trưng bởi dễ dàng lắp ráp và tháo gỡ. Thiết kế này còn được gọi là khớp nối nửa vỏ, khớp nối kẹp, khớp nối với trung tâm tách rời hoặc khớp nối đàn hồi với hub kẹp tách.
THÔNG SỐ KỸ THUẬT
Tại sao lựa chọn ĐẠI HỒNG PHÁT là nhà cung cấp khớp nối trục Rotex SH KTR
Những lợi ích vượt trội mà Quý khách khi mua sản phẩm Khớp nối Rotex KTR từ Đại Hồng Phát.
1. Mua sản phẩm chính hãng nhập khẩu trực tiếp từ KTR Germany.
2. Bảo vệ rủi ro của bạn, chống lại hàng giả.
3. Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.
4. Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.
5. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).
6. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.
7. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.
8. Cung cấp Catalogue chính hãng cho các sản phẩm.
9. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.
10. Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.
11. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
Đại Hồng Phát Corp. là đại diện cung cấp tất cả sản phẩm KTR trên toàn Việt Nam.
Ngoài ra, Đại Hồng Phát còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: nối trục, khớp nối mềm, khớp nối răng, khớp nối servo, khớp nối lò xo, khớp nối giảm giật, khớp nối giảm chấn cao su, khớp nối trục cao su, khớp nối cao su giảm chấn hoa thị, khớp nối hoa mai, khớp nối cao su giảm chấn, khớp nối mềm cao su, khớp nối trục đàn hồi, khớp nối trục mềm, khớp nối mềm, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.
Khớp nối trục KTR Rotex SH với các hub tách rời
Khớp nối trục KTR Rotex SH với các trung tâm tách rời / SPLIT
Khớp nối trục KTR ROTEX SH là một khớp nối đàn hồi với chia rời hub / hub SPLIT (nửa khớp nối vỏ) được đặc trưng bởi dễ dàng lắp ráp và tháo gỡ.
Thiết kế này còn được gọi là khớp nối, khớp nối kẹp, khớp nối với trung tâm tách rời hoặc khớp nối đàn hồi với hub kẹp tách.
Khớp nối KTR SH Elastomer với các hub tách rời / hub SPLIT:
Các hub của khớp nối nửa vỏ ROTEX SH đã được chia thành hai nửa một cách chính xác, cơ học và đáng tin cậy bằng cách "bẻ khóa". Bề mặt nhám với kết nối khóa dương đảm bảo tạo ra sự phù hợp chính xác của hai nửa. Các bề mặt nứt thô, có đường viền đảm bảo sự định tâm lý tưởng của các nửa hub. Các hub phân chia cho phép lắp ráp và tháo rời khớp nối đàn hồi một cách xuyên tâm thông qua bốn vít mà không làm dịch chuyển các bộ nguồn liền kề. Điều này làm cho khớp nối đàn hồi với trung tâm kẹp tách đặc biệt dễ lắp ráp và bảo trì.
Đặc điểm khớp nối trục KTR Rotex SH
- Khớp nối đàn hồi linh hoạt với các trung tâm kẹp phân chia (khớp nối thiết kế trung tâm tách rời)
- Chất liệu gang
- Lắp ráp / tháo rời dễ dàng thông qua bốn vít
- Định tâm của cả hai nửa trung tâm qua bề mặt nứt
- Không cần thiết phải tháo các bộ nguồn để lắp ráp
- Thay thế vòng đệm cao su mà không cần di chuyển khớp nối
- Đặc biệt thích hợp cho không gian lắp đặt hẹp
- Tiêu chuẩn ATEX (theo chỉ thị của EU 2014/34 / EU)
- Đồng Trục, xuyên tâm, bù lệch góc
Chức năng khớp nối trục KTR Rotex coupling SH
- Chức năng của khớp nối tục Rotex: Khớp nối trục KTR Rotex SH đảm bảo truyền lực giảm rung xoắn và hấp thụ các chấn động do máy móc hoạt động không đều.
- Các chất đàn hồi trở nên biến dạng khi tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.
- Tất cả các kích cỡ của khớp nối đàn hồi ROTEX ® đều có góc xoắn tối đa là 5 °. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.
- Vật liệu của khớp nối trục KTR Rotex dẻo xoắn:
- Vật liệu đàn hồi T-PUR của chúng tôi chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với polyuretan thông thường. Từ góc nhìn trực quan, vật liệu T-Pur bằng các màu cam (92 Sh A), tím (98 Sh A) và xanh lục nhạt (64 Sh D).
- Vòng đệm polyurethane trước đây với các màu vàng, đỏ và trắng tự nhiên với dấu răng màu xanh lá cây vẫn tiếp tục được cung cấp theo yêu cầu.
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

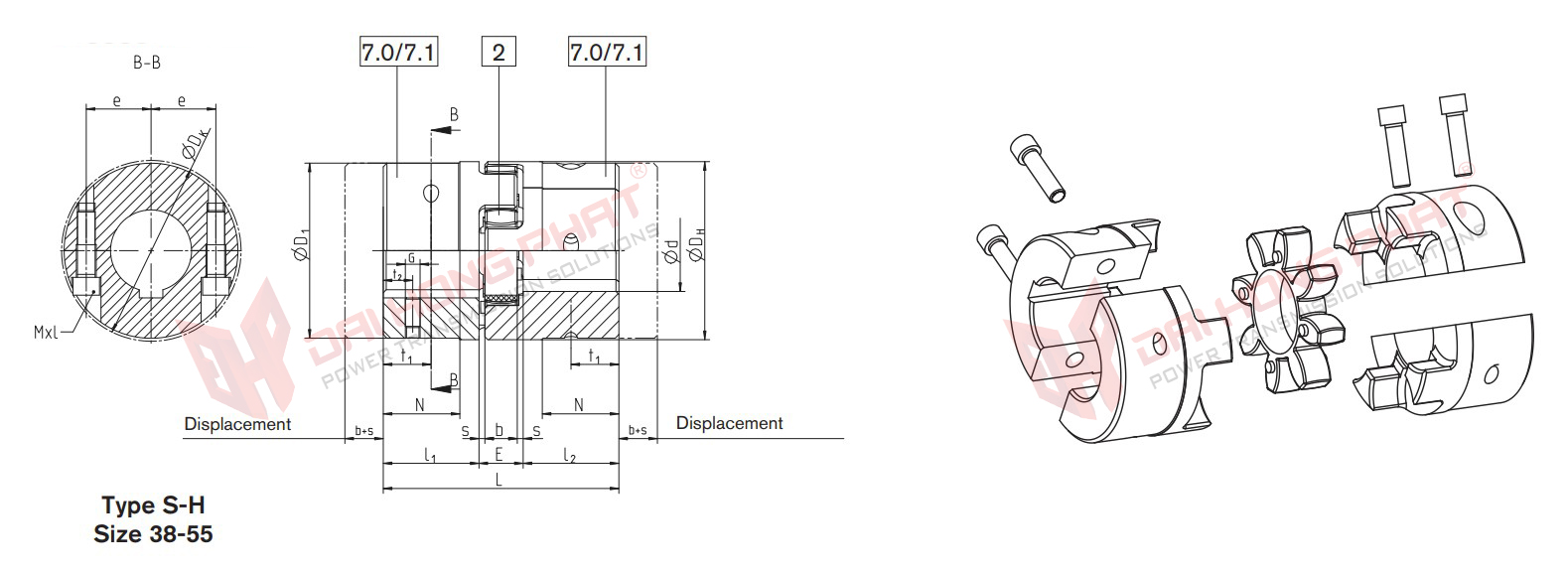

THÔNG SỐ KỸ THUẬT KHỚP NỐI TRỤC KTR ROTEX SH
KTR ROTEX® Type S-H | |||||||||||||
Size | Finish bore Ød [mm] |
Dimensions [mm] | |||||||||||
min | max | L | l1; l2 | E | b | s | DH | D1 | DK | N | e | Tightening torque TA [Nm] | |
38 | 24 | 45 | 114 | 45 | 24 | 18 | 3 | 80 | 78 | 83.5 | 37 | 3 | 34 |
42 | 24 | 55 | 126 | 50 | 26 | 20 | 3 | 95 | 94 | 97 | 40 | 3 | 67 |
48 | 24 | 60 | 140 | 56 | 28 | 21 | 3.5 | 105 | 104 | 108.5 | 45 | 3.5 | 115 |
55 | 24 | 70 | 160 | 65 | 30 | 22 | 4 | 120 | 118 | 122 | 52 | 4 | 115 |
65 | 24 | 70 | 185 | 75 | 35 | 26 | 4.5 | 135 | 115 | 123.5 | 61 | 45 | 115 |
65 | 70 | 80 | 185 | 75 | 35 | 26 | 4.5 | 135 | 135 | 132.5 | 61 | 50 | 115 |
75 | 40 | 80 | 210 | 85 | 40 | 30 | 5 | 160 | 135 | 147 | 69 | 51 | 290 |
75 | 80 | 90 | 210 | 85 | 40 | 30 | 5 | 160 | 160 | 158 | 69 | 57 | 290 |
90 | 40 | 90 | 245 | 100 | 45 | 34 | 5.5 | 200 | 160 | 176 | 81 | 60 | 560 |
90 | 90 | 110 | 245 | 100 | 45 | 34 | 5.5 | 200 | 200 | 197 | 81 | 72 | 560 |
