KHỚP NỐI TRỤC RINGFEDER TNB BHDDV
MÔ TẢ: Khớp nối trục đàn hồi RINGFEDER TNB BHDDV được sử dụng trên toàn cầu trong các ứng dụng công nghiệp nặng đòi hỏi kỹ thuật cao qua độ bền và chức năng vượt trội - hoạt động tối đa cho máy móc và nhà máy. Các khớp nối trục linh hoạt giúp bù sai lệch trục, hướng tâm và hướng góc và chắc chắn để có thể chống lại môi trường bất lợi như nhiệt độ khắc nghiệt hoặc bụi bẩn dày đặc. Khớp nối trục Ringfeder TNB được ưu tiên sử dụng trong các nhà máy thép, nhà máy cán thép và xi măng, trong khai thác mỏ và máy xây dựng, ví dụ như máy xúc, máy hủy tài liệu và máy khoan hầm, cũng như trong công nghệ ngoài khơi. Khớp nối linh hoạt xoắn, bù cho lệch trục góc, hướng tâm và hướng trục Vòng đệm được tải khi nén Các vòng đệm có thể được thay thế mà không cần phải di chuyển các máy ghép nối Vòng đệm giảm chấn cao su có sẵn ở nhiều mức độ cứng khác nhau. Hãng sản xuất: Ringfeder Xuất xứ: Germany
THÔNG SỐ KỸ THUẬT
Lựa chọn khớp nối trục Ringfeder TNB BHDDV tại Đại Hồng Phát
Những lợi ích vượt trội mà Quý khách khi mua sản phẩm Khớp nối trục Ringfeder từ Đại Hồng Phát.
1. Mua sản phẩm chính hãng nhập khẩu trực tiếp từ RINGFEDER Germany.
2. Bảo vệ rủi ro của bạn, chống lại hàng giả.
3. Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.
4. Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.
5. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).
6. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.
7. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.
8. Cung cấp Catalogue chính hãng cho các sản phẩm.
9. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.
10. Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.
11. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.
Đặc điểm khớp nối trục Ringfeder TNB BHDDV
Khớp nối trục Ringfeder TNB BHDDV được Thiết kế nhiều phần với vòng đệm cao su giảm chấn VKR – Vòng siết kẹp có thể được đẩy về phía sau để kiểm tra hướng quay
Khớp nối trục RINGFEDER TNB BHDDV là khớp nối linh hoạt, xoắn. Khớp nối trục Ringfeder bù sai lệch về góc, hướng tâm và hướng trục dọc trong các giới hạn xác định. Khớp nối truyền mô-men xoắn thông qua các vòng đệm đàn hồi được tải trong quá trình nén. Những vòng đệm này có dạng cao su tổng hợp (PB) hoặc polyurethane (Vk), làm VkR tiêu chuẩn. Các vòng đệm đàn hồi này làm giảm sốc và dao động xoắn và có khả năng chống dầu. Vòng Đệm cao su Ringfeder làm bằng perbunan dẫn điện. Một trong những hub khớp nối bao gồm một hub mặt bích mà một vòng được siết vít vào. Khi vòng được tháo ra, có thể dễ dàng kiểm tra chiều quay của ổ đĩa. Khớp nối thích hợp sử dụng ở mọi hướng quay và vị trí lắp đặt.
Ứng dụng: Khớp nối trục đàn hồi RINGFEDER TNB BHDDV
Khớp nối trục đàn hồi RINGFEDER TNB BHDDV được sử dụng trên toàn cầu trong các ứng dụng công nghiệp nặng đòi hỏi kỹ thuật cao qua độ bền và chức năng vượt trội - hoạt động tối đa cho máy móc và nhà máy. Các khớp nối trục linh hoạt giúp bù sai lệch trục, hướng tâm và hướng góc và chắc chắn để có thể chống lại môi trường bất lợi như nhiệt độ khắc nghiệt hoặc bụi bẩn dày đặc. Khớp nối trục Ringfeder TNB được ưu tiên sử dụng trong các nhà máy thép, nhà máy cán thép và xi măng, trong khai thác mỏ và máy xây dựng, ví dụ như máy xúc, máy hủy tài liệu và máy khoan hầm, cũng như trong công nghệ ngoài khơi. Mô-men xoắn được truyền qua vòng đệm cao su đàn hồi chịu áp lực, chịu được dầu, được làm bằng Perbunan hoặc Polyurethane chất lượng cao.
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
Các tính năng chung của khớp nối trục RINGFEDER TNB Loại BHDDV
Đối với khoảng cách trục ngắn, sự kết hợp của hai trung tâm khớp nối trục hai phần hub và vòng đệm giảm chấn VkR. Dễ dàng thay thế đệm đàn hồi mà không cần chuyển hướng dọc trục của các máy móc được ghép nối.
- Khớp nối trục Linh hoạt xoắn, bù cho lệch trục góc, hướng tâm và trục
- Đường kính ngoài lên đến 900 mm
- Vòng đệm giảm chấn được tải khi nén
- Các vòng đệm giảm chấn có thể được thay thế ở vị trí trung tâm mà không cần phải di chuyển các máy móc được ghép nối
- Chất liệu của vòng đệm đàn hồi có sẵn ở nhiều mức độ cứng khác nhau
- Thích hợp với nhiệt độ từ –30 ° C đến + 100 ° C
- Lỗ khoan lên đến tối đa. 400 mm
- Mô-men xoắn lên đến T Kn = 260.000 Nm / T Kmax = 780.000 Nm
-Tốc độ lên đến n max = 4.100 vòng / phút
Tránh rung động momen xoắn
Nhờ khả năng phục hồi quay vòng của khớp nối, các chuyển động xoắn từ phạm vi hoạt động của máy móc nhà máy có thể được chuyển sang phạm vi tốc độ quay mà không có tác động tiêu cực nào xảy ra. Các bộ vòng đệm đàn hồi có khả năng giảm chấn bằng vật liệu giúp cho các khớp nối có thể giữ các cải tiến cộng hưởng trong giới hạn khi đi qua các phạm vi tốc độ nguy hiểm, do đó bảo vệ các máy được ghép nối khỏi bị hư hỏng. Các khớp nối cũng giảm thiểu các độ sốc mô-men xoắn và làm cho một hệ thống rung động bị kích thích bởi một tác động sẽ dừng máy rất nhanh do chất lượng giảm chấn của vật liệu. Sự dẫn truyền của tiếng ồn do vòng đệm được ngăn chặn.
Vật liệu đàn hồi của khớp nối Ringfeder TNB BHDDV
Cao su giảm chấn RINGFEDER TNB BHDDV được làm bằng cao su butadien-nitril (Pb82) hoặc polyurethane (VkR, VkW). Vòng đệm cao su màu đen (Pb82) thường dẫn điện và do đó ngăn chặn các điện tích tĩnh điện không mong muốn. Vòng đệm cao su màu đỏ (VkR) và màu trắng (VkW) đảm bảo cách điện giữa các máy được kết nối miễn là không có các kết nối dẫn điện khác. Khả năng phục hồi của từng vật liệu đàn hồi được chỉ định bởi độ cứng Shore của chúng. Từ những giá trị này, một kết luận gián tiếp có thể được rút ra về các mômen mà khớp nối có thể truyền và độ cứng lò xo của nó.
Điều kiện môi trường
Các vật liệu đàn hồi được sử dụng hoạt động đáng tin cậy trong phạm vi nhiệt độ xung quanh –30 ° đến + 100 ° C.
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
Tài liệu tham khảo catalogue khớp nối trục Ringfeder TNB BHDDV:
Tài liệu hướng dẫn cài đặt khớp nối trục Ringfeder TNB BHDDV:

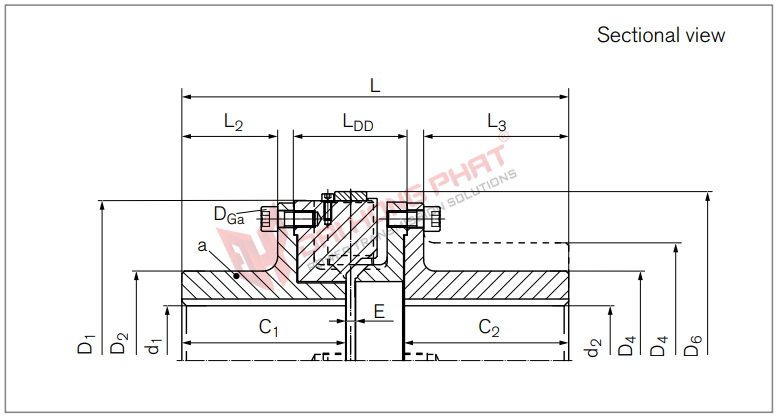

THỐNG SỐ KỸ THUẬT KHỚP NỐI TRỤC RINGFEDER TNB BHDDV
Size | TKN2) | nmax | d1kmax | d2kmax | D1 | D2 | D4 | D6 |
Nm | 1/min | mm | mm | mm | mm | mm | mm | |
240 | 2500 | 4100 | 85 | 85 | 240 | 140 | 140 | 260 |
240 | 2500 | 4100 | 85 | 100 | 240 | 140 | 150 | 260 |
300 | 6000 | 3300 | 110 | 110 | 300 | 170 | 170 | 320 |
300 | 6000 | 3300 | 110 | 135 | 300 | 170 | 200 | 320 |
350 | 10500 | 2800 | 120 | 120 | 350 | 180 | 180 | 370 |
350 | 10500 | 2800 | 120 | 170 | 350 | 180 | 250 | 370 |
400 | 16000 | 2450 | 140 | 140 | 400 | 210 | 210 | 420 |
400 | 16000 | 2450 | 140 | 190 | 400 | 210 | 280 | 420 |
450 | 21000 | 2200 | 170 | 170 | 450 | 250 | 250 | 470 |
450 | 21000 | 2200 | 170 | 205 | 450 | 250 | 300 | 470 |
500 | 28500 | 2000 | 180 | 180 | 500 | 270 | 270 | 530 |
500 | 28500 | 2000 | 180 | 225 | 500 | 270 | 330 | 530 |
550 | 45000 | 1800 | 200 | 200 | 550 | 280 | 280 | 580 |
550 | 45000 | 1800 | 200 | 240 | 550 | 280 | 350 | 580 |
600 | 55000 | 1650 | 235 | 235 | 600 | 330 | 330 | 630 |
600 | 55000 | 1650 | 235 | 265 | 600 | 330 | 385 | 630 |
650 | 65000 | 1500 | 250 | 250 | 650 | 350 | 350 | 680 |
650 | 65000 | 1500 | 250 | 265 | 650 | 350 | 385 | 680 |
700 | 90000 | 1400 | 260 | 260 | 700 | 370 | 370 | 740 |
700 | 90000 | 1400 | 260 | 310 | 700 | 370 | 450 | 740 |
800 | 120000 | 1200 | 320 | 320 | 800 | 450 | 450 | 840 |
800 | 120000 | 1200 | 320 | 340 | 800 | 450 | 490 | 840 |
900 | 180000 | 1100 | 340 | 340 | 900 | 480 | 480 | 940 |
900 | 180000 | 1100 | 340 | 400 | 900 | 480 | 590 | 940 |
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
