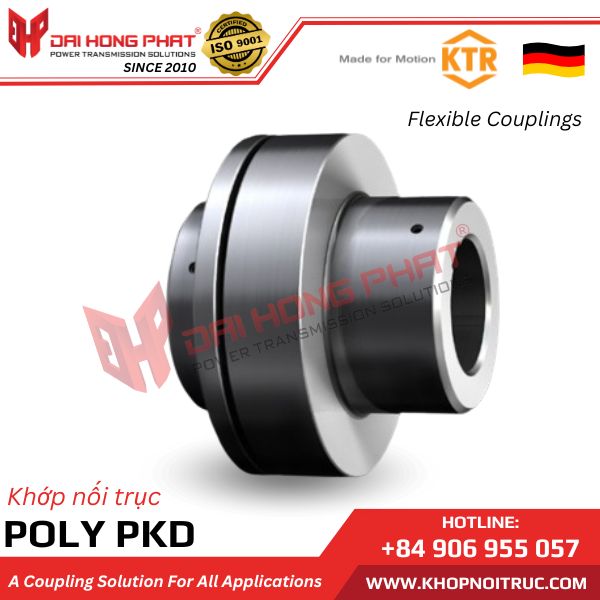

KHỚP NỐI TRỤC KTR POLY PKD
MÔ TẢ: POLY PKD Khớp nối trục kiểu cắt, linh hoạt xoắn Khớp nối trục ba phần và nhỏ gọn Loại cắt xoắn, linh hoạt POLY PKD là một khớp nối trục ba phần nhỏ gọn . Các ba phần POLY PKD trục khớp nối cho phép tách2 hub mà không cần chuyển dịch trục
THÔNG SỐ KỸ THUẬT
Tại sao lựa chọn ĐẠI HỒNG PHÁT là nhà cung cấp khớp nối trục Poly PKD KTR
Những lợi ích vượt trội mà Quý khách khi mua sản phẩm Khớp nối Poly KTR từ Đại Hồng Phát.
1. Mua sản phẩm chính hãng nhập khẩu trực tiếp từ KTR Germany.
2. Bảo vệ rủi ro của bạn, chống lại hàng giả.
3. Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.
4. Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.
5. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).
6. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.
7. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.
8. Cung cấp Catalogue chính hãng cho các sản phẩm.
9. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.
10. Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.
11. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
Đại Hồng Phát Corp. là đại diện chuyên cung cấp tất cả sản phẩm KTR trên toàn Việt Nam.
Ngoài ra, Đại Hồng Phát còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: nối trục, khớp nối mềm, khớp nối răng, khớp nối servo, khớp nối lò xo, khớp nối giảm giật, khớp nối giảm chấn cao su, khớp nối trục cao su, khớp nối cao su giảm chấn hoa thị, khớp nối hoa mai, khớp nối cao su giảm chấn, khớp nối mềm cao su, khớp nối trục đàn hồi, khớp nối trục mềm, khớp nối mềm, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.
Đặc điểm Khớp nối trục KTR POLY PKD
POLY PKD Khớp nối trục kiểu cắt, linh hoạt xoắn
Khớp nối trục ba phần và nhỏ gọn
Loại cắt xoắn, linh hoạt POLY PKD là một khớp nối trục ba phần nhỏ gọn .
Các ba phần POLY PKD trục khớp nối cho phép tách2 hub mà không cần chuyển dịch trục .
Lợi ích là các vòng đệm giảm chấn đàn hồi có thể được thay thế khi lắp vào . Bên cạnh đó, mặt dẫn động và dẫn động có thể được lắp ráp và tháo rời hoàn toàn.
Tính năng khớp nối trục KTR Poly PKD
- Khớp nối trục kiểu xoắn, linh hoạt
- Kích thước khoảng cách trục ngắn, có thể phân tách theo hướng tâm
- Các phần tử đàn hồi có thể được thay thế khi gắn kết
- Dễ dàng tách 2 bên hub
- Lắp ráp hướng tâm tương ứng. tháo rời của lái xe và bên lái
- Giảm rung chấn
- Trục, xuyên tâm, bù góc
- Không cần Bảo trì
Chức năng, tính năng đặc biệt Khớp nối trục KTR POLY PKD
Khớp nối trục POLY PKD là khớp nối trục linh hoạt xoắn (khớp nối an toàn) cho kỹ thuật chung . Nó có thể được cắm theo trục và được đặc trưng bởi khả năng bù rung động tuyệt vời .
Tính năng đặc biệt của nó là các phần tử đệm cao su ở cả giữa hai nửa khớp nối. Nhờ vào các phần tử riêng lẻ, nó có đặc tính kiểu cắt làm gián đoạn việc truyền tải điện do bị mài mòn các phần tử.
Khớp nối trục POLY PKD đặc biệt nhỏ gọn . Đó là lý do tại sao nó phù hợp với khoảng cách trục nhỏ
Hoạt động của khớp nối trục kiểu cắt:
Các loại cắt POLY trục khớp nối có đặc biệt là kích thước ngắn và bao gồm hai trung tâm.
Các vòng đệm đàn hồi riêng lẻ kẹp trong các khoảng trống được thiết kế riêng của các trung tâm khớp nối để truyền mô-men xoắn theo cách này.
Khi quá tải hoặc mòn của các phần tử vòng đệm cao su, quá trình truyền tải điện bị gián đoạn và khớp nối trục (khớp nối an toàn) bị cắt.
MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
THÔNG SỐ KỸ THUẬT KHỚP NỐI TRỤC KTR POLY PKD
POLY PKZ and PKD | |||||||||||||||||||
Size | torque TKN [Nm] | Max. speed2) n [rpm] | Max. finish bore Ød [mm] |
Dimensions [mm] | Thread for setscrew | ||||||||||||||
part 1 | part 2Z | part 2D | DH | D | DZ | DD | l1; l2 | MZ | MD | N | E | D2 |
D4 (H7/h7) |
L PKZ/LPKD |
t | TA [Nm] | |||
8 (Z) | 42 | 5000 | 20 | 28 | — | 86 | 43 | 50 | — | 35 | 25 | — | 3 | 3 | — | — | 73 | 18 | 2 |
9 (Z) | 72 | 5000 | 28 | 38 | — | 97 | 55 | 65 | — | 41 | 30 | — | 7 | 3 | — | — | 85 | 23 | 10 |
10 (Z) | 100 | 5000 | 32 | 42 | — | 107 | 60 | 70 | — | 45 | 35 | — | 10 | 4 | — | — | 94 | 27 | 10 |
12 (Z) | 170 | 5000 | 38 | 48 | — | 131 | 70 | 80 | — | 55 | 43 | — | 12 | 4 | — | — | 114 | 30 | 10 |
14 (Z) | 210 | 4800 | 45 | 55 | — | 142 | 80 | 93 | — | 60 | 46 | — | 17 | 4 | — | — | 124 | 10 | 10 |
15 (Z;D) | 320 | 4300 | 50 | 60 | 50 | 157 | 90 | 100 | 74.5 | 65 | 52 | 33 | 21 | 4 | 90 | 75 | 134 | 15 | 10 |
17 (Z;D) | 400 | 3800 | 60 | 65 | 60 | 176 | 100 | 110 | 87 | 70 | 56 | 43.5 | 26 | 4 | 106 | 90 | 144 | 15 | 10 |
19 (Z;D) | 660 | 3500 | 75 | 75 | 70 | 195 | 125 | 125 | 106 | 75 | 64 | 48 | 27 | 4 | 126 | 107 | 154 | 15 | 10 |
20 (Z;D) | 820 | 3300 | 65 | 75 | 70 | 205 | 115 | 127 | 98 | 80 | 65 | 45 | 23 | 4 | 123 | 105 | 164 | 15 | 10 |
22 (Z) | 1100 | 3000 | 85 | 85 | — | 224 | 140 | 140 | — | 90 | 75 | — | 38 | 4 | — | — | 184 | 20 | 17 |
25 (Z;D) | 1600 | 2700 | 90 | 90 | 95 | 257 | 150 | 150 | 138 | 100 | 84 | 67 | 43 | 5 | 162 | 140 | 205 | 20 | 40 |
28 (Z;D) | 2500 | 2350 | 100 | 100 | 100 | 288 | 165 | 165 | 154 | 110 | 90 | 65 | 44 | 5 | 178 | 160 | 225 | 20 | 40 |
30 (Z;D) | 3950 | 2200 | 110 | 110 | 110 | 308 | 180 | 180 | 165 | 130 | 108 | 89 | 58 | 5 | 202 | 170 | 265 | 20 | 80 |
35 (D) | 6100 | 1850 | 130 | — | 140 | 373 | 210 | — | 209 | 160 | — | 102 | 70 | 5 | 240 | 210 | 325 | 25 | 80 |
